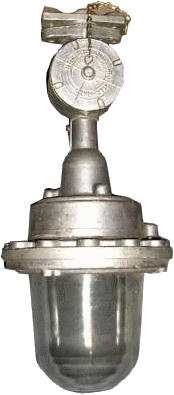

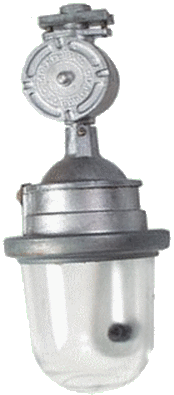

Світильник ВЗГ-200 призначений для загального освітлення у виробничих промислових приміщеннях у вибухонебезпечних зонах класів 1 та 2 згідно ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99 та інших нормативно-технічних документів, що регламентують застосування електрообладнання у вибухонебезпечних зонах та мають маркування з вибухозахисту – 1 ExdllBT4, 1ExdllBT6, 1ExdllCT4 в залежності від потужності встановлюваного джерела світла.
Для приєднання світильників допускаються лише кабелі та дроти, рекомендовані для встановлення у вибухонебезпечних зонах.
Вид вибухозахисту – вибухонепроникна оболонка.
Кріплення на трубу 3/4″ та на монтажний профіль.
Призначені для стаціонарної установки.
Кліматичне виконання світильників УХЛ1.
Світильники ВЗГ200 виготовляються у наступних виконаннях.
| Позначення | Код ОКП | Умови поставки |
| ВЗГ 200 | 34 6111 | Світильники з кліматичним виконанням УХЛ1 призначені для постачання всередині країни та на експорт. |
Технічні характеристики В3Г-200
| Найменування параметра чи розміру | Номінальне значення |
| 1. Напруга, В | 220 |
| 2. Частота, Гц | 50 |
| 3. Тип лампи | Г220-245-200 Г220-245-60 |
| 4. Потужність | 200/60 |
| 5. Тип патрона | Е27 |
| 6. Тип кривої сили світла | Ш |
| 7. Маса не більше, кг | 7 |
| 8. Граничні значення температури навколишнього середовища під час експлуатації: верхня, град. нижня, град. |
+40 |
| 9. Діаметр приєднаних проводів кабелю, мм |
2-4 4-16 |
| 10. Термін служби світильників (крім ущільнювальних елементів) | 10 років |

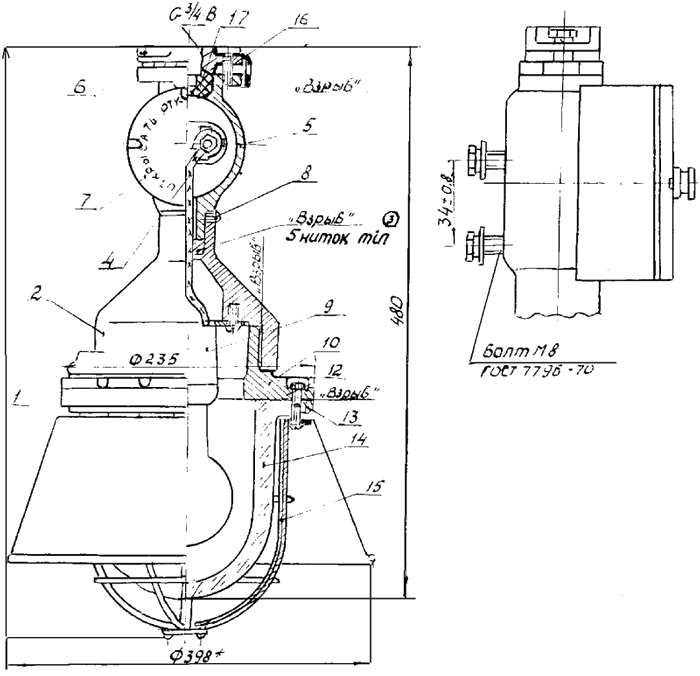

| 11. Габаритні розміри світильників, мм: max діаметр max висота ВЗГ-200 |
d 235×480 |
| 12. Ступінь захисту від зовнішніх впливів | IP 65 |
| 13. Клас захисту від ураження електричним струмом | I |

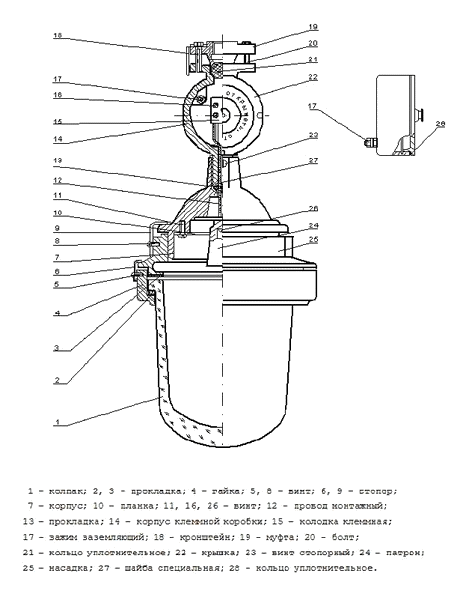

Пристрій та робота ВЗГ-200:
Оболонка вибухобезпечного світильника: ковпак + корпус.
Ковпак – скляний світлопроникний елемент, герметично закріплений в металеве кільце. Виконаний не розбірним. З корпусом ковпак з’єднується за допомогою лабіринту, що забезпечує вибухонепроникне з’єднання.
Кріплення ковпака з корпусом здійснюється байонентним способом з використанням 4 гвинтів М8. У розібраному стані ковпак зависає на ланцюжку, прикріпленому до корпусу. Всередині коробки корпусу встановлена клемна колодка.
Підведення монтажних проводів від клемної колодки до патрона здійснюється через прохідний ізолятор (з’єднання герметичне та не розбірне). Ввідна коробка закривається кришкою, що фіксується двома спеціальними гвинтами. У верхній частині ввідної коробки встановлюються еластичні ущільнюючі елементи та натискна муфта, що забезпечують підключення 3-жильного кабелю d 4-16мм (або проводів d 2-4мм).
Ущільнюючі елементи забезпечують ступінь захисту світильника від впливу зовнішніх факторів не нижче IP 65.
Принцип вибухозахисту світильника ВЗГ200 заснований на наступних особливостях:
– у разі вибуху всередині оболонки світильника температура газів, що виходять у зовнішнє середовище через різьбовий лабіринт менше, ніж температура займання газів зовнішнього середовища;
– оболонка світильника здатна витримувати надлишковий внутрішній тиск вибуху.
 |
 |
