Общие сведения рубильника Р16У3
Рубильники серии Р16 – широко применяются в сетях низкого напряжения, предназначены для неавтоматической коммутации электрических цепей без нагрузки и в устройствах управления, сигнализации и защиты стационарных установок.
Устанавливаются рубильники Р-16:
– Непосредственно на строительных конструкциях
– В наземных стационарных комплектных устройствах
– Вводно-распределительные устройства жилых, общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, шкафы и ящики управления.
Технические данные рубильника Р-16 У3.
Номинальное рабочее напряжение:
переменного тока 380В;
постоянного тока 220В;
номинальное напряжение изоляции 660В;
номинальный рабочий ток 16А
Конструкция разъединителя серии Р16У3:
Разъединитель представляет собой основание с укрепленными на нем контактными стойками. Контактный нож крепится к одной из стоек. При включении разъединителя рукояткой контактный нож входит в другую контактную стойку. Контактные стойки имеют выводы для присоединения внешних проводников сечением до 4,0 мм2 винтами при переднем присоединении. Для образования двух-, трех- и четырехполюсных аппаратов рукоятки разъединителей соединяют при помощи штифтов.

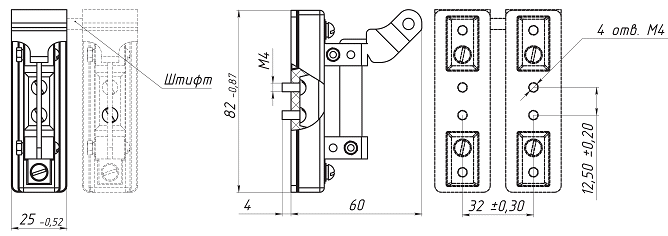

Габаритные и установочные размеры.
