Реле времени серии ВС-43 предназначены для передачи команд из одной электрической цепи в другую с определенным, предварительно установленными выдержками времени.
Реле изготавливаются в климатическом исполнении УХЛ4 и У3.
Реле изготавливаются с передним присоединением проводов (монтаж реле – выступающий) в двух исполнениях:
ВС-43-3 -с тремя независимыми цепями с выдержкой времени;
ВС-43-6 -с шестью независимыми цепями с выдержкой времени.
Условия эксплуатации ВС43:
температура окружающего воздуха:
для исполнения УХЛ – от минус 10 до плюс 55С;
для исполнения у – от минус 40 до плюс 55С;
вибрация мест крепления с частотой до 60 Гц при ускорении до 19,6 м/с2 (2g);
воздействие ударных нагрузок при ускорении 78,4 м/с2 (8g) и длительности удара от 2 до 15 мс.
Технические характеристики:
| Номинальное напряжение питания переменного тока 50 Гц, В | 12, 24, 40, 110, 220 |
| Допустимые колебания напряжения от номинального при температуре окружающего воздуха:до 40°С свыше 40°С |
0,85-1,1 0,85-1,05 |
| Потребляемая мощность, ВА, не более | 20 |
| Количество переключающих контактов: с выдержкой времени: ВС-43-3 ВС-43-6 без выдержек времени: ВС-43-3, ВС-43-6 |
3 6 1 |
| Длительно допустимая сила тока, проходящего через контакты реле, А | 4 |
| Допустимая частота ВО, цикл/час | 1200 |
| Степень защиты реле: по оболочке по разъему |
IP40 IP10 |
| Масса реле, кг, не более ВС-43-3 ВС-43-6 |
1,5 1,8 |
| Пределы выдержек времени: ВС-43-31, ВС-43-61 ВС-43-32, ВС-43-62 ВС-43-33, ВС-43-63 ВС-43-34, ВС-43-64 ВС-43-35, ВС-43-65 |
(1-60) с (0,15-9) мин (1-60) мин (0,15-9) ч (1-60) ч |
| Назначенный ресурс работы, ч, не более:при работе на высоте до 2000 м при работе на высоте от 2000 м до 4000 м |
16000 8000 |
| Средняя основная погрешность, % от максимальной уставки шкалы | 1,5 |
| Допустимый разброс, % от максимальной уставки шкалы | ±1 |
| Габаритные размеры, мм ВС-43-3 ВС-43-6 |
84х120х135 120х120х135 |
Значение числа циклов «включение – отключение», определяющие коммутационную способность контактов в режиме нормальных коммутаций, приведены в табл. 1
| Род тока | Вид нагрузки | Напряжение коммути- руемых цепей |
Сила коммути-руемого тока, А | Обозначение реле | Выдержка времени | |
| включа-емого | отключа-емого | |||||
| Переменный | Индуктивная при cos jвкл ³ 0.7 cos jоткл ³ 0.4 |
12 | 12 | 1,5 | ВС-43-31 | (1-60) с |
| 24 | 12 | 1,3 | ВС-43-61 | |||
| 40 | 10 | 1,0 | ||||
| 110 | 6 | 0,6 | ВС-43-32 ВС-43-62 |
(0,15-9) мин | ||
| 220 | 4 | 0,4 | ||||
| 380 | 2,5 | 0,25 | ||||
| Постоянный | Индуктивная при τ ≤ 0,01 с | 12 | 1,3 | 1,3 | ВС-43-33 ВС-43-63 |
(1-60) с |
| 24 | 0,7 | 0,7 | ||||
| 48 | 0,4 | 0,4 | ВС-43-34 ВС-43-64 |
(0,15-9) мин | ||
| 110 | 0,23 | 0,23 | ||||
| 220 | 0,12 | 0,12 | ВС-43-35 ВС-43-65 |
(1-60) ч | ||
Примечание. Длительность протекания включаемого тока не более 0,2 с.
Габаритные и установочные размеры реле приведены на рис. 1 и 2.
Схемы электрические приведены на рис. 3 и 4, схема подключения – на рис. 5
Рис.1 Габаритные, установочные размеры реле серии ВС-43-3 *2 отв.

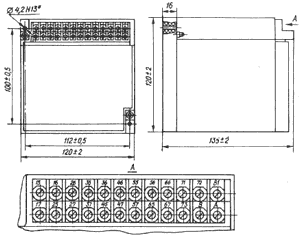

Рис.2 Габаритные, установочные размеры реле серии ВС-43-6 *2 отв.

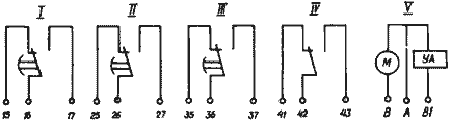

Рис. 3. Схема электрическая принципиальная реле серии ВС-43-3.
15-43, В, А, В1 – выводы реле;
I-III – контакты переключающие с заданной программой выдержек времени;
IV – контакт переключающий мгновенный;
V – обмотки электродвигателя и электромагнита.

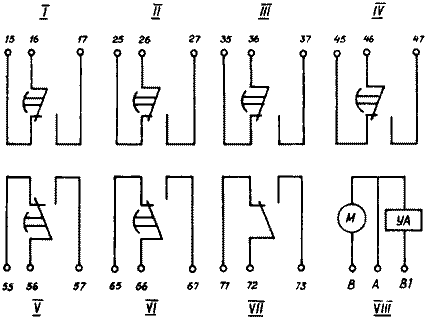

Рис. 4. Схема электрическая принципиальная реле серии ВС-43-6.
15-73, В, А, В1 – выводы реле;
I-VI – контакты переключающие с заданной программой выдержек времени;
VII – контакт переключающий мгновенный;
VIII – обмотки электродвигателя и электромагнита.
Рис. 5. Схема подключения реле серий ВС-43-3 и ВС-43-6.
К – контакт отключающий двигатель после отработки заданной программы выдержек времени;
В, А, В1 – обмотки электродвигателя и электромагнита.
