Реле промежуточные герконовые РПГ-9 применяются в схемах автоматики и управления, рассчитаны на номинальные напряжения 12, 15, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6% и 220В выпрямленного переменного тока.
Реле РПГ9 пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения РПГ-9-ХХХХХХХ:
- РПГ – реле промежуточное герконовое;
- 9 – номер разработки;
- Х – вид крепления и присоединения внешних проводов (0 – винтами, заднее, пайкой; 1 -штепсельным разъемом, заднее, пайкой);
- Х – тип геркона: 5 -МКА-52202, 6 -МКС-52201;
- Х – количество замыкающих контактов (0-4; 6);
- Х – число размыкающих или переключающих контактов: 1 или 4;
- Х – число реле в одном габарите (1; 2);
- ХХ – климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Условия эксплуатации
- Высота над уровнем моря не более 4300 м.
- Верхнее предельное значение температуры окружающего воздуха 55С.
- При высотах свыше 1000м верхнее значение температуры уменьшается на 0,6С на каждый 100 м.
- Рабочее положение в пространстве любое.
- Атмосфера типа II по ГОСТ 15150-69.
- Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
- Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
- Реле предназначены для коммутации нагрузок категории применения DС-11, АС-11 по ГОСТ 17523-85, DС-21, АС-21 по ГОСТ 12434-93.
- Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
- По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
- Требования пожарной безопасности по ГОСТ 12.1.004-91.
- Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.056-87.
Технические данные.
| Тип реле | Число контактов | Число реле в одном кожухе |
||
| замыкающих | размыкающих | переключающих | ||
| РПГ-9-05601; РПГ-9-15601 |
6** | – | – | 1 |
| РПГ-9-05401; РПГ-9-15401 |
4 | |||
| РПГ-9-05301; РПГ-9-15301 |
3 | |||
| РПГ-9-05201; РПГ-9-15201 |
2 | |||
| РПГ-9-05102; РПГ-9-15102 |
1+1 | |||
| РПГ-9-06401; РПГ-9-16041 |
– | 4*** 4 |
1 | |
| РПГ-9-05111*; РПГ-9-15111* |
1 | 1 | ||
| РПГ 9-05011*; РПГ 9-15011 |
– | 1** 1 |
||
* С постоянным магнитом.
** Геркон МКА-52202 (ОДО.360.025 ТУ).
*** Геркон МКС-52201 (ОДО.360.045 ТУ).
Номинальное напряжение питания, 12; 15; 24; 48; 60; 110; 220 В
Отклонение напряжения питания, 0,8-1,1 Uном
Номинальный ток контактов реле:
– замыкающих (герконов МКА-52202) 4 А
– переключающих (герконов МКС-52201) 2,5 А
Номинальные рабочие токи контактов:
– замыкающих 1*10-3-4 А
– переключающих 1*10-3-2,5 А
Номинальное напряжение контактов реле:
– замыкающих 380В
– переключающих 220В
Номинальные рабочие напряжения контактов:
– замыкающих 6-600В
– переключающих 6-380В
Механическая износостойкость контактов, млн циклов ВО, не менее 6
Электрическая прочность изоляции реле:
– с замыкающими и размыкающими контактами 2000В
– с переключающими контактами 1000В

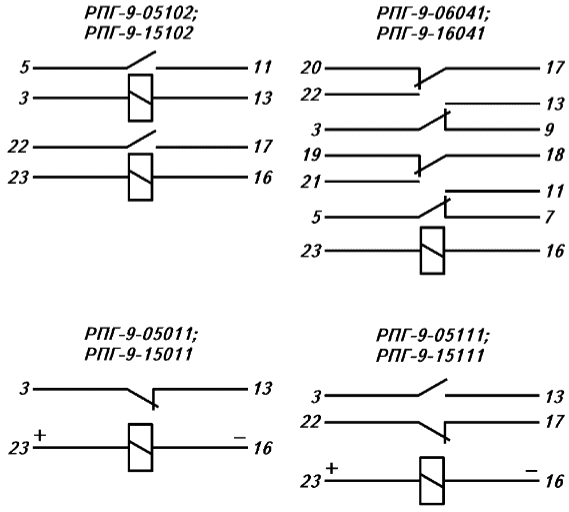

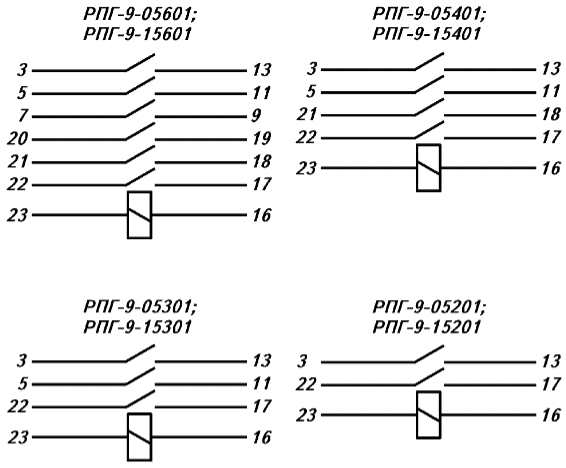

Конструкция и принцип действия.
Реле представляет собой устройство, основными элементами которого являются катушка, герконы и скоба, служащая одновременно экраном от влияния внешних магнитных полей. Для ограничения перемещения герконов внутри катушки имеются резиновые трубки и пластмассовые планки,вставленные в каркас катушки. Последняя своими выступами вставляется в боковые пазы угольников, которые крепятся к колодке реле. Реле закрыто кожухом. При подаче напряжения на обмотку происходит замыкание герконов в реле с замыкающими контактами и размыкание герконов в реле с размыкающими контактами. При снятии напряжения с обмотки герконы возвращаются в исходное состояние.
