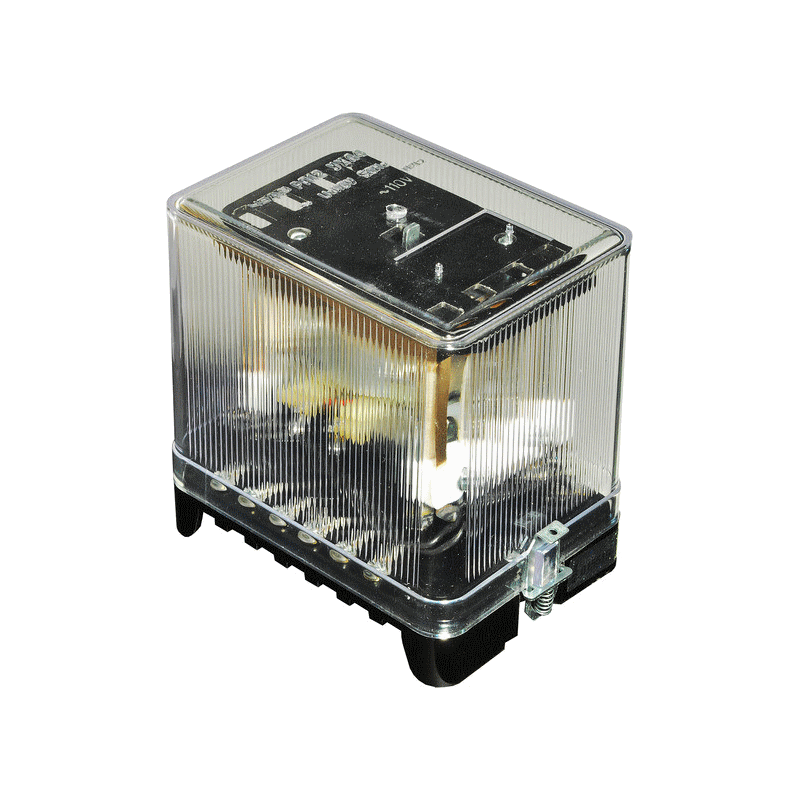

Реле промежуточное двухпозиционное РП 11 предназначено для включения в цепь постоянного тока в качестве вспомогательного реле в схемах защиты энергосистем. Реле РП11 имеет повышенную устойчивость к механическим воздействиям и не изменяют положения контактов при снижении или исчезновении напряжения оперативного тока.
Условия эксплуатации реле РП-11.
Диапазон рабочих температур окружающего воздуха: от – 40 до +55 °С для исполнения УХЛ4.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.
РП – реле промежуточное;
11 – номер разработки;
УХЛ 4 – климатическое исполнение (УХЛ) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Основные параметры
Тип реле – РП 11
Род тока – постоянный
Номинальное напряжение, В – 24, 48, 110, 220
Напряжение срабатывания, не более – 70% Uн
Потребляемая мощность при Uн, не более – 22 Вт
Исполнение контактов – 1 замыкающий, 1 размыкающий и 2 переключающих
Масса не более, кг – 1,5

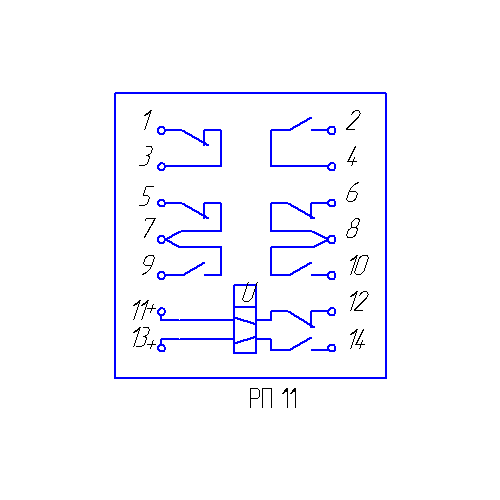

Схема подключения реле РП 11
