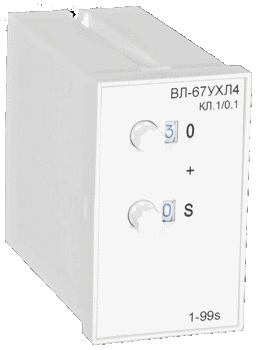

Общие сведения ВЛ67 УХЛ4
Реле ВЛ-67 УХЛ4 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Реле изготавливаются в исполнениях УХЛ4, У3, Т3, О4.
Температура окружающего воздуха от минус 40 до плюс 55С
|
Параметры |
ВЛ-67 |
||||||
| Климатическое исполнение |
У3, Т3 |
УХЛ4, О4 |
У3, Т3 |
||||
| Нижний и верхний пределы установок (по исполнениям) |
(0,1-30) с, мин, ч |
(0,1-1; 0,3-3; |
(0,1-9,9; |
(0,1-99,9) с, мин, ч |
(0,1-9,9) с |
||
|
Регулировка выдержки времени |
Плавная |
Ступенчатая |
|||||
| Количество делений шкалы с числовыми отметками |
10 |
10 |
10 |
— |
— |
— |
— |
| Дискретность переключения уставок, % Tmax |
— |
— |
— |
1 |
0,1 |
1 |
|
| Класс точности |
3/2 |
1,5/2 |
1/0,1 |
1/0,02 |
1,5/0,2 |
||
| Время повторной готовности, с, не менее |
0,3 |
— |
0,3 |
0,1 |
|||
| Время возврата, с, не более |
0,2 |
0,07 |
|||||
| Количество и род контактов |
Бескон- |
1 замыкающий и 1 размыкающий (1з и 1р) |
|||||
| Механическая износостойкость, циклов, не менее |
— |
20×106 |
|||||
| Номинальное напряжение питания, В = постоянного и ~ переменного тока 50/60 Гц |
=24 |
=24, =27, ~/=110, ~/=220 ~230, ~240 |
~110, ~220 |
=24, =27, ~/=110, ~/=220 ~230, ~240 |
|||
| Допустимые отклонения напряжения питания, % |
±20 |
+10, -15 |
+10, -20 |
||||
| Потребляемая мощность, Вт (ВА),не более |
2 без нагрузки |
4,5 (4,5) |
|||||
| Длительно допустимая сила тока выходной цепи, А |
0,12 |
4 |
|||||
| Степень защиты: реле/клеммника |
ІР40 / ІР20 |
||||||
| Масса, кг, не более |
0,2 |
0,28 |
|||||
| Габаритные размеры, мм |
45х75х119 |
||||||
Функциональная диаграмма работы
|
Тип реле |
ВЛ-67 |
|
Функция |
|
Коммутационная способность ВЛ-67
| Сила коммутируемого тока, A, при ~220 В, 50Гц сos j вкл = 0,7; cos j откл = 0,4 | Частота коммутаций, 1/h, не более |
Число циклов, не менее |
|
|
Включения |
Отключения |
||
|
5 |
1,8 |
50 |
0,5×106 |
|
5 |
1,2 |
50 |
1,0×106 |
|
5 |
1,0 |
100 |
2,5×106 |
|
5 |
0,8 |
300 |
4,0×106 |
|
3 |
0,5 |
1000 |
6,3×106 |
|
1 |
0,3 |
1000 |
10,0×106 |
Схемы подключений и расположения выводов
Габаритные и установочные размеры
