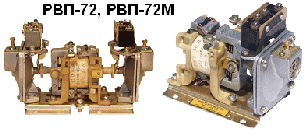

Общие сведения реле РВП72
Реле времени пневматическое РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.
Условия эксплуатации РВП-72М
Высота над уровнем моря не более 2000м. Диапазон рабочих температур от +5 до +45°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах. Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону. Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле. При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта. При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.

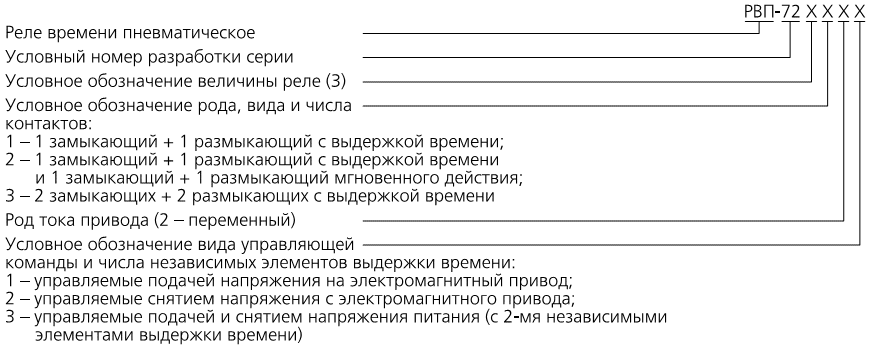

Структура условного обозначения
Технические характеристики
Реле имеет пять типоисполнений:
РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;
РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;
РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размы-кающий), срабатывающими без выдержки времени;
РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.
| Диапазон регулируемых выдержек времени, c | 0.4…180 | |
| Номинальный ток исполнительных контактов, А | 16 | |
| Потребляемая мощность, В·А, не более | 30 | |
| Время возврата, с, не более | 0.4 | |
| Время подготовки реле, с, не более | 2 | |
| Разброс выдержки времени реле, %, не более | ±10 | |
| Дополнительная погрешность от старения, %, не более | ±30 | |
| Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более | ±40 | |
| Механическая износостойкость, млн. циклов, не менее | 10 | |
| Коммутационная износостойкость, млн. циклов, не менее | 1.6 | |
| Масса, кг, не более | РВП-72-3121, РВП-72-3122 | 0.8 |
| РВП-72-3221, РВП-72-3222 | 1.0 | |
| РВП-72-3323 | 1.2 | |
Катушка реле выполняется на одно из номинальных напряжений: 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660В переменного тока частотой 50 и 60Гц.
Допустимые колебания напряжения сети от 0.85 до 1.1 от номинального значения.
Катушка реле рассчитана для работы в продолжительном режиме (ПВ=100%), а также повторно кратковременном режиме (ПВ=40%) с максимальной частотой 1200 включений в час.
Устройство и работа
Реле времени состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании.
Пневматическая приставка времени универсальна для всех типов реле.
В качестве коммутирующих контактов в реле применен микровыключатель или контактное устройство.
В реле с двумя пневматическими приставками одна функционирует с выдержкой времени при подаче напряжения питания на электромагнитный привод, а другая – с выдержкой времени при снятии напряжения питания. Один электромагнитный привод управляет обеими приставками; они могут регулироваться независимо друг от друга на любую уставку в рабочем диапазоне уставок.
В реле с контактами без выдержки времени микровыключатель (или контактное устройство) укреплен на стойке.
Временные диаграммы функционирования реле

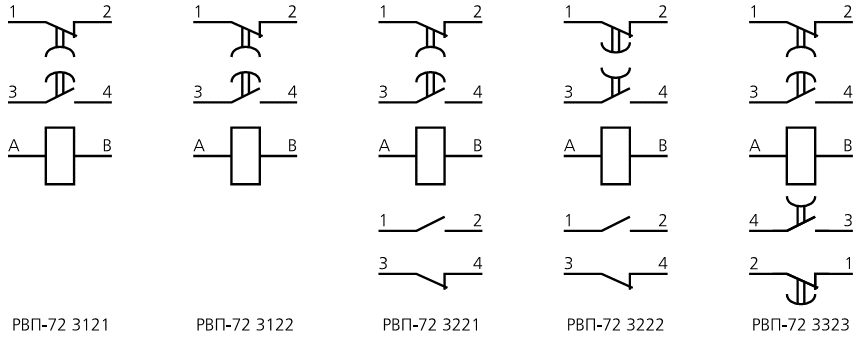

Схемы подключения
Размещение и монтаж
Изделие предназначено для установки как на металлических, так и на изоляционных панелях и крепится винтами М5. Электрический монтаж производится любым монтажным медным проводом. При этом к каждому зажиму реле может быть присоединено до двух проводов сечением не более 1.5 мм2 или одного сечением не более 2.5 мм2.

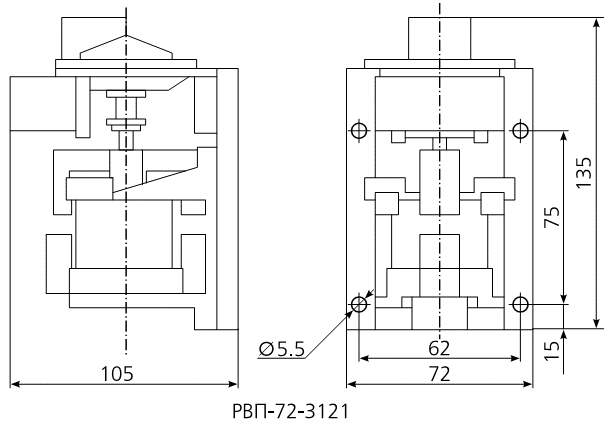

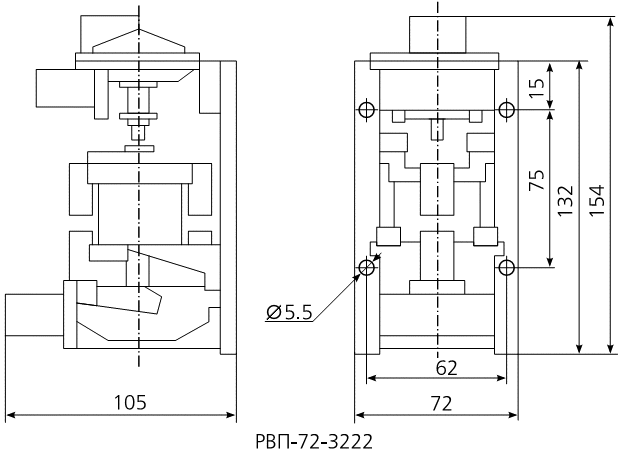

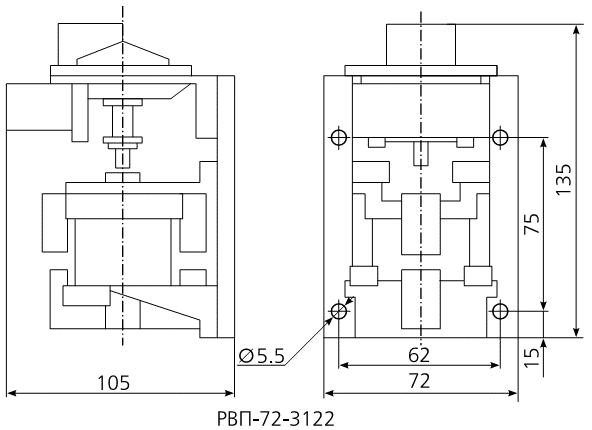

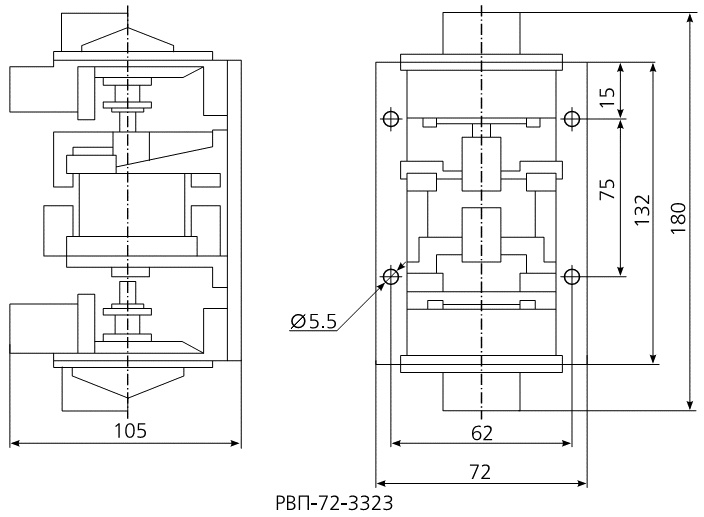

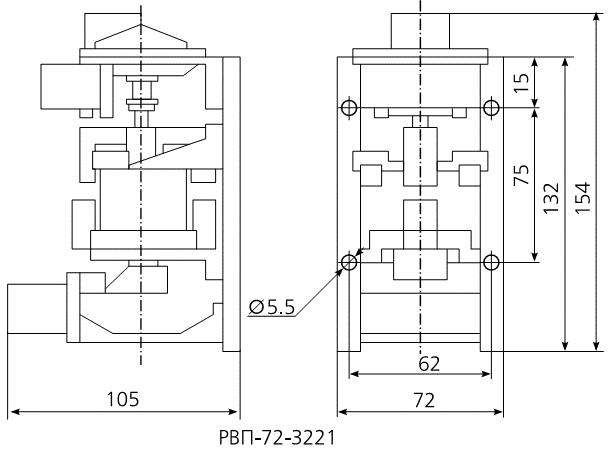

Габаритные и установочные размеры
 |
 |
 |
 |
 |
|
