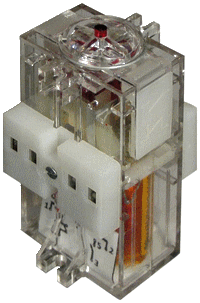

Общие сведения реле РЭУ11
Реле указательные серии РЭУ-11 применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.
Условия эксплуатации
Высота над уровнем моря до 4300м. Диапазон рабочих температур от -50 до +55°С. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

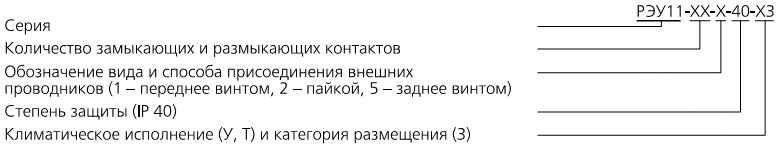

Структура условного обозначения РЭУ-11
Технические характеристики реле РЭУ-11
| Типоисполнение реле | Количество и вид контактов | ||
| Замыкающие | Размыкающие без самовозврата | ||
| без самовозврата | с самовозвратом | ||
| РЭУ 11-20 | 2 | 0 | 0 |
| РЭУ 11-30 | 2 | 1 | 0 |
| РЭУ 11-11 | 1 | 0 | 1 |
| РЭУ 11-21 | 1 | 1 | 1 |
| РЭУ 11-02 | 0 | 0 | 2 |
| РЭУ 11-12 | 0 | 1 | 2 |
Реле с контактом с самовозвратом изготавливаются только для постоянного тока. В зависимости от рода тока и вида включающей обмотки реле изготавливаются в исполнениях, приведенных ниже.
| Номинальное напряжение, В | Номинальная частота, Гц | Сопротивление обмотки,Ω | |
| активное | полное | ||
| 12 | — | 90…110 | — |
| 24 | — | 360…440 | — |
| 48 | — | 1410…1700 | — |
| 110 | — | 7560…9240 | — |
| 110 | 50 | 1000 | 2420 |
| 220 | — | 30000…39000 | — |
| 220 | 50/60 | 3500/2400 | 9680 |
| 230 | 50/60 | 3840/2520 | 10580/10580 |
| 240 | 50 | 4040 | 11520 |
| 380 | 50/60 | 11800/8000 | 28880/28880 |
| 400 | 60 | 9000 | 32000 |
| 415 | 60 | 11000 | 34445 |
| 440 | 60 | 11900 | 38720 |
| Номинальная сила тока, А | Сопротивление обмотки,Ω | |
| активное, для реле постоянного тока | полное, для реле переменного тока 50/60Гц | |
| 0.006 | 6400…7000 | — |
| 0.010 | 1950…2290 | — |
| 0.016 | 824…936 | — |
| 0.025 | 340…400 | 3200 |
| 0.050 | 88…98 | 3200 |
| 0.060 | 55…62 | — |
| 0.080 | 28…39 | 312 |
| 0.10 | 17.3…19.9 | 200 |
| 0.16 | 6.5…7.3 | 78 |
| 0.25 | 2.74…3.1 | 32 |
| 0.40 | 1.1…1.24 | 12.5 |
| 0.50 | 0.6…0.7 | 8 |
| 1.0 | 0.17…0.21 | 2 |
| 2.5 | 0.03…0.035 | 0.32 |
| 4.0 | 0.015…0.0155 | — |
Мощность, потребляемая реле в холодном состоянии при номинальном напряжении или силе тока, и напряжение или сила тока срабатывания реле, измеренные в нормальных климатических условиях, не превышают величин, приведенных ниже.
| Род тока | постоянный | переменный | ||
| Реле с обмоткой | напряжения | тока | напряжения | тока |
| Потребляемая мощность | 1.75Вт | 0.25Вт | 5В·А | 2В·А |
| Напряжение или сила тока срабатывания | 0.7 Uном | 0.85 Iном | 0.8 Uном | 0.9 Iном |
| Номинальное напряжение цепей контактов без самовозврата | 24…220В | |||
| Длительно допустимая сила тока цепей контактов без самовозврата | не более 5А | |||
| Коммутируемая мощность | не более 6Вт | |||
| Масса, кг, не более | 0.17 | |||
Контакт с самовозвратом может коммутировать ток от 0.001 до 0.1А и напряжение от 0.1 до 60В.
Габаритные и установочные размеры

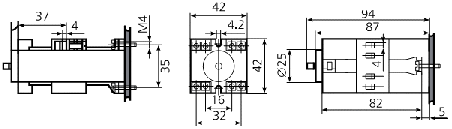

Исполнение для утопленного крепления с задним присоединением монтажных проводов винтовыми зажимами.

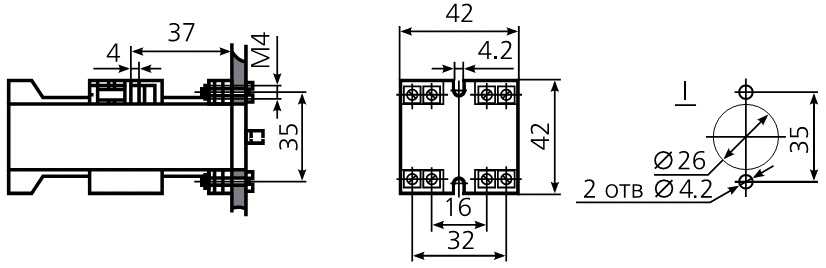

Исполнение для выступающего крепления с передним присоединением монтажных проводов винтовыми зажимами.

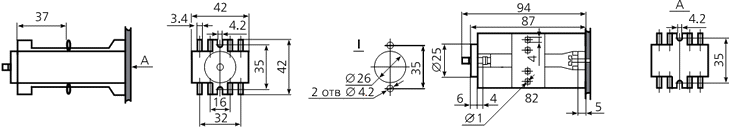

Исполнение для выступающего или утопленного крепления с передним или задним присоединением монтажных проводов пайкой: I – разметка панели для утопленного крепления

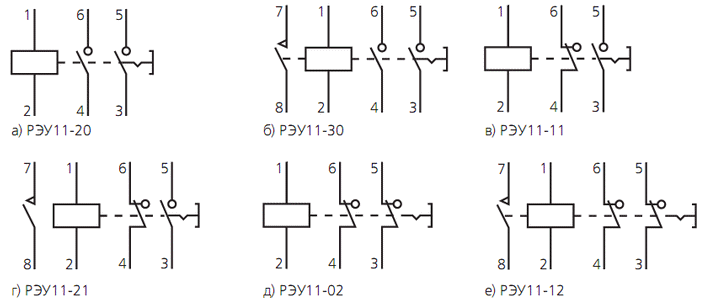

Схема подключения
а – с двумя замыкающими контактами без самовозврата,
б – с двумя замыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом,
в – с одним замыкающим контактом и одним размыкающим контактом без самовозврата,
г – с одним замыкающим контактом и одним размыкающим контактом без самовозврата и одним замыкающим контактом с самовозвратом,
д – с двумя размыкающими контактами без самовозврата,
е – с двумя размыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом.
