Общие сведения ЕЛ11
Реле контроля трехфазного напряжения ЕЛ-11 предназначено для контроля наличия и порядка чередования фаз в системах трехфазного напряжения и могут использоваться в схемах автоматического управления и защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах:
– источников и преобразователей электрической энергии (реле ЕЛ-11).
Реле изготавливаются в исполнениях:
– У (для работы в макроклиматических районах с умеренным климатом);
– УХЛ (для работы в макроклиматических районах с умеренным и холодным климатом);
– Т(для работы в макроклиматических районах, как с сухим, так и с влажным тропическим климатом).
Климатические исполнения и категории размещения реле по ГОСТ15150-69.
Условия эксплуатации
Реле предназначены для работы в закрытых помещениях при следующих условиях:
а) температура окружающего воздуха:
– для исполнений У3, УХЛ2 – от минус 40 до плюс 400С;
– для исполнений Т2, Т3 – от минус 10 до плюс 450С;
б) высота над уровнем моря– не более 2000 м;
в) окружающая среда– взрывобезопасная, не содержащая пыли(в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ17516.1-90.
При этом реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20мс с максимальным ускорением 3 g и вибрационным нагрузкам в диапазоне частот:
– от 5 до 15Гц с максимальным ускорением 3 g;
– от 15 до 100Гц с максимальным ускорением 1g.
Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК-64 при уровне установки над нулевой отметкой до 10м.
Технические характеристики
Реле должны обеспечивать продолжительный режим работы при симметричном изменении напряжения сети в пределах от 0,85 до 1,1Uфн.
При этом дополнительная погрешность напряжения срабатывания не превышает +-5% значения тока срабатывания, измеренного при номинальном напряжении питания.
Коэффициент возврата реле при однофазном изменении напряжения не менее0,85.
Отклонение напряжения срабатывания реле при изменении температуры окружающего воздуха не превышает 0,1% на 10С.
Механическая износостойкость реле определяется числом циклов, равным 100 000.
Длительно допустимый ток контактов 4А.
Механическая износостойкость: 106 циклов.
Изоляция реле выдерживает в течение1 мин без пробоя и перекрытия испытательное напряжение 2000В переменного тока частоты 50Гц, приложенное между токоведущими электрически не связанными частями реле, а также между ними и металлическими частями корпуса реле.
Разобщающиеся в процессе работы контактные части реле выдерживают в течение 1мин. испытательное напряжение 500В переменного тока частотой 50Гц.
Сопротивление изоляции реле соответствует ряду 3 ГОСТ12434-83.
Реле должны быть устойчивы к воздействию высокочастотного испытательного напряжения, представляющего собой затухающие колебания частотой(1,0+-0,1) МГц, модуль огибающей которых уменьшается на 50% относительно максимального значения после 3-6 периодов.
Частота повторения импульсов высокочастотного сигнала(400+-40) Гц.
Внутреннее сопротивление источника высокочастотного сигнала(200+-20)Ом.
Продолжительность испытания(2-2,2) с.
Наибольшее значение напряжения высокочастотного импульса:
– при продольной схеме подключения источника к испытываемому реле-(2,50+-0,25)кВ;
– при поперечной схеме включения-(1,0+-0,1)кВ.
| Параметры | ЕЛ-11 |
| Номинальное напряжение питания переменного тока 50 Гц, В | 100, 110, 220, 380, 400, 415 |
| Допустимые колебания напряжения питания от номинального значения | +10%, -15% |
| Срабатывание реле (переключение выходных контактов) при: | |
| – однофазном снижении напряжения (при Uфн в двух других фазах) Uср.фн | (0,6+-0,05)Uфн |
| – симметричном снижении фазных напряжений U ср.сим | не менее 0,7Uфн |
| – обрыве одной, двух или трех фаз | срабатывает |
| – обратном порядке чередования фаз | срабатывает |
| Время срабатывания (пределы регулирования) | от 0,1 до 10с |
| Средняя основная погрешность времени срабатывания реле в крайних положениях регулятора, % | не более +-30 |
| Масса реле, кг, не более | 0,3 |
Коммутационная способность контактов реле
| Тип реле | Род тока |
Характер нагрузки |
Категория применения |
Режим нормальных коммутаций | ||
| Номинальное напряжение, В |
Сила тока, А, не более |
Число циклов коммутационной износостойкости |
||||
| Вкл/Откл | ||||||
| ЕЛ-11 | Переменный | Индуктивная cosф=>0,4 | АС-22 | 220, 380 | 0,63 0,4 |
3×105 1×105 |
| Постоянный | Индуктивная t=<0,001c | DС-22 | 220 | 0,16 | 3×105 | |
| ЕЛ-11 | Переменный | Активная cosф=>0,95 | АС-22 | 220 | 1,5 | 1×105 |
Реле выполнены в конструктивном исполнении для выступающего монтажа с передним присоединением проводов.
Все элементы схемы смонтированы на плате печатного монтажа, которая вставляется в корпус, состоящий из передней панели и съемного кожуха.
Степень защиты реле:
– по оболочке- IР40;
– по присоединительным зажимам- IР10.
Реле имеют 1 замыкающий и 1 размыкающий контакты, электрически не связанные друг с другом.

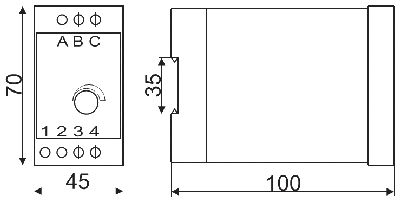

Габаритные и установочные размеры.
Устройство и работа реле
Схема реле выполнена на времяимпульсном принципе, обеспечивающем высокую помехоустойчивость реле.
Реле состоит из следующих частей:
– воспринимающая часть;
– логическая часть;
– сравнивающая часть;
– исполнительный орган.
При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз на выходе логической части реле появляется последовательность импульсов с частотой и временным сдвигом, соответствующими частоте и временному сдвигу фазных напряжений.
Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.
При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле.
Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле.
Регулирование выдержки времени плавное.
Схема подключения реле
Реле выпускаются с передним присоединением проводов для выступающего монтажа. Конструкция реле обеспечивает крепление двумя способами: непосредственно за основание кожуха двумя винтами М4 на плоскость или на DIN-35 рейку с помощью фиксатора, установленного на основании кожуха.
Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации.
Реле подключается к внешним цепям согласно схеме, приведенной на лицевой панели реле.
Подключение реле ЕЛ-11 необходимо производить с соблюдением правильного порядка чередования фаз.
К каждому контактному зажиму реле допускается присоединение не более двух проводников сечением от 0,5 до 1мм2 или одного сечением до 2,5мм2.
Рабочее положение реле в пространстве произвольное.
