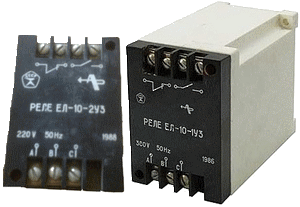

Общие сведения реле ЕЛ10
Реле контроля трехфазного напряжения ЕЛ-10 предназначены для защиты электродвигателей, тиристорных агрегатов и других потребителей трехфазного тока при недопустимом снижении симметричного напряжения, при асимметрии междуфазных напряжений, при обратном чередовании фаз, а также для использования в системах управления.
Реле изготавливаются в исполнении У (для работы в макроклиматических районах с умеренным климатом) и в исполнении Т (для работы в макроклиматических районах как с сухим, так и с влажным тропическим климатом) и должны эксплуатироваться в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3). Только для экспортного исполнения.
Условия эксплуатации
• температура окружающего воздуха:
• для умеренного климата— от 228 до 313 К (от минус 45 до плюс 40 °С);
• для тропического климата — от 263 до 318 К (от минус 10 до плюс 45 °С);
• относительная влажность воздуха не более 90 % при температуре 298 К (25 °С);
• атмосферное давление 8,6-104 — 10,6-104 Па (650—800 мм рт.ст.);
• вибрация в диапазоне 1—100 Гц с ускорением 9,8 м/с2 (1 g).
• Реле изготавливаются в двух исполнениях:
• ЕЛ-10-1—с выдержкой времени;
• ЕЛ-10-2 — без выдержки времени.
• Рабочее положение реле — произвольное.
Реле устанавливаются с передним присоединением проводов при выступающей установке.
Технические характеристики
Номинальное напряжение, В:
частоты 50 Гц — 100, 110, 200, 220, 300, 380, 400;
частоты 60 Гц — 220, 380*. Допускаемое колебание напряжения от номинального значения +10 -15%
Реле срабатывает при:
• снижении напряжения в любой из фаз до значения, равного 0,65—0,55 номинального, и номинальном напряжении в остальных фазах;
• обрыве одной, двух или трех фаз;
• подаче на реле трехфазного напряжения с обратным чередован ем фаз;
• симметричном снижении напряжения до значения, равного 0,75—0,7 номинального.
Время срабатывания реле, с
• с выдержкой (ЕЛ-10-1) 5±1,5
• без выдержки (ЕЛ-10-2) 0,005—0,2
Коммутационная износостойкость циклов 3-105
Коммутационная способность контактов, А:
• при напряжении 220 В постоянного тока и постоянной времени 0,01 с 0,15
• при напряжении 220 В переменного тока частоты 50 Гц и cos ф >= 0,4 0,6
Количество контактов:
• замыкающих 1
• размыкающих 1
Степень защиты IP40
Масса реле не более 0,5кг

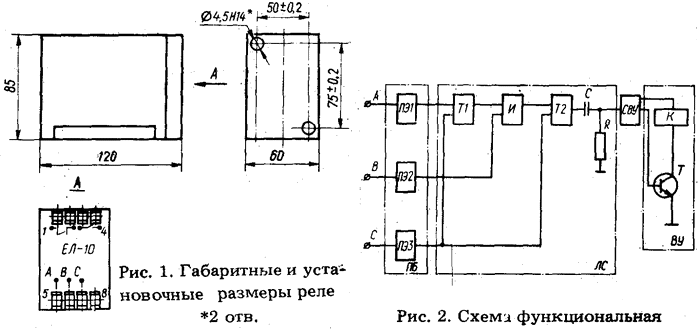

Габаритные и установочные размеры реле указаны на рис. 1.
Устройство и работа
Реле контроля трехфазного напряжения представляет собой электронное устройство, состоящее из следующих функциональных частей (рис. 2):
• порогового блока — ПБ, состоящего из трех пороговых элементов ПЭ1, ПЭ2, ПЭЗ;
• логической схемы — ЛС, состоящей из двух триггеров Tl, T2, логической схемы И и дифференцирующей RC-цепи;
• схемы временной уставки — СВУ;
• выходного устройства — ВУ, состоящего из транзистора Т и выходного реле К.

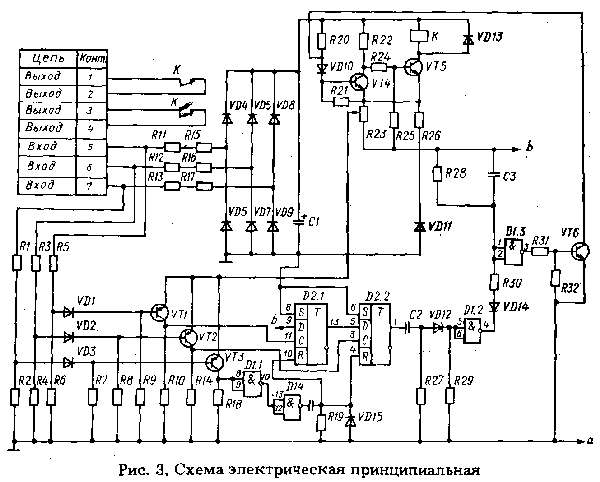

Схема электрическая принципиальная реле приведена на рис. 3.
Примечание. Выводы 7, 14 микросхем Dl, D2 подключить соответственно к точкам а и b
Перечень элементов к электрической схеме реле ЕЛ-10-1 напряжения 380В.
| Обозначение на схеме | Наименование и тип |
| С1 | Конденсатор К50-20-160 В-10 мкф |
| С2 | Конденсатор МБМ-160 В-0,05 мкф±10 % |
| СЗ | Конденсатор К7 3-17-160 В-2,2 мкФ±10 % |
| С7 | Конденсатор КТ-1-Н70-3300 пф %-4 |
| Dl | Микросхема К176ЛА7 |
| D2 | Микросхема К176ТМ2 |
| К | Реле промежуточное ПЭ-35УЗ |
| R1 | Резистор С2-29В-0,25-511 к0м±0,5 %-10-В |
| R2 | Резистор 02-36-22,3 к0м±0,5 %-Н-В |
| R3 | Резистор С2-29В-0.25-511 к0м±0,5 %-1,0-В |
| R4 | Резистор 02-36-22,3 к0м±0,5 %-Н-В |
| R6 | Резистор С2-29В-0.25-511 к0м±0,5 %-1,0-В |
| R6 | Резистор 02-36-22,3 к0м±0,5 %-Н-В |
| R7…R10 | Резисторы ВС-0,125а-200 к0м±10 % |
| R11…R13 | Резисторы МЛТ-2-12 к0м±10 % |
| R14 | Резистор ВС-0,125а-200 к0м± 10 % |
| R15…R17 | Резисторы МЛТ-2-15 к0м±10 % |
| R18,R19 | Резисторы ВС-0,125а-200 к0м±10 % |
| R20, R21 | Резисторы ВС-0,125а-47 к0м± 10 %. |
| R22 | Резистор МЛТ-1-5,6 к0м±10 % |
| R23 | Резистор СПЗ-38В-1 кОм-П |
| R24, R26 | Резисторы ВС-0,125а-47кОм±10% |
| R26 | Резистор ВС-0,125а-150 Ом±10 % |
| R27 | Резистор ВС-0,125а-200 к0м± 10 % |
| R28 | Резистор МЛТ-0,5-3,3 М0м± 10 % |
| R29 | Резистор ВС-0,125а-200 к0м± 10 % |
| R30 | Резистор ВС-0,125а-10 к0м±10 % |
| R31, R32 | Резисторы ВС-0,125а-47 к0м±10 % |
| VD1…VD3 | Диоды Д223 |
| VD4…VD9 | Диоды КД105Б |
| VD10 | Диод Д223 |
| VD11 | Стабилитрон Д818Г |
| VD12 | Диод Д223 |
| VD13 | Диод КД105Б |
| VD14 | ДиодД223Б |
| VD15 | Диод КД521В |
| VT1 ..VT3 | Транзисторы КТ361Б |
| VT4, VT6 | Транзисторы КТ601АМ |
| VT6 | Транзистор КТ315А |
Примечание. Другие исполнения реле отличаются номиналами резисторов R1—R6, R11—R13, R28 и конденсатора СЗ.
При подаче на реле трехфазного напряжения допустимой величины на выходах порогового блока появляются последовательности импульсов с частотой и временным сдвигом, соответствующим частоте и временному сдвигу трехфазного напряжения.

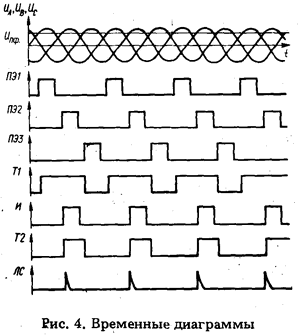

Как видно из временных диаграмм, иллюстрирующих работу реле (рис. 4.),
на выходе логической схемы будет иметь место последовательность импульсов только в том случае, когда на реле подано трехфазное напряжение с прямым порядком чередования фаз допустимой величины.
Последовательность импульсов с ЛС поступает на схему временной уставки, которая совместно с ВУ обеспечивает включение выходного реле. 1
При любом недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе ЛС исчезает последовательность импульсов и по истечении выдержки времени СВУ выдает сигнал на отключение выходного реле.
Таким образом, при наличии на входе реле трехфазного напряжения допустимой величины с прямым порядком чередования фаз выходное реле включено (замыкающий контакт замкнут), а при возникновении аварийного режима трехфазной сети выходное реле отключается с выдержкой времени.
Размещение и монтаж
Реле крепится к панели винтами М4. К внешним цепям реле подключается согласно схеме, помещенной на кожухе реле.
При подключении реле необходимо установить правильный порядок чередования фаз.
Концы присоединяемых проводов могут иметь закрытые кабельные наконечники, могут быть разделаны под „кольцо” или штырь, залужены и пропаяны.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
|
Неисправность |
Причина |
Метод устранения |
| При подаче входного напряжения состояние контактов реле: не изменяется изменяется в течение заданного времени срабатывания |
Отсутствует надежный • контакт подключенных к клеммам проводов;нарушен порядок чередования фаз | Подтяните соответствующие винты; измените порядок чередования фаз |
