Реле времени 2РВМ предназначено для автоматического управления двумя независимыми электрическими цепями путем замыкания и размыкания этих цепей повторяющимся посуточным программам.
Две независимые программы задаются при помощи установки штифтов в соответствующие резьбовые отверстия программного диска. Программный диск приводит во вращение суточная ось часового механизма.
Реле времени 2РВМ – работает за счет пружины, которая заводится под действием электромагнита и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале, обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от уставки (установки).
Работа реле времени 2РВМ с замедлителем в виде анкерного механизма происходит в следующем порядке. При подаче напряжения на электромагнит якорь заводит пружину, под действием которой приводится в движение механизм реле. Контакты реле связаны с анкерным механизмом и приходят в движение лишь после того, как анкерный механизм отсчитает определенное время.
Реле также имеет и нерегулируемые, мгновенные контакты, которые связаны с якорем электромагнита. Реле надежно работают при напряжении до 0,85 Uн.
Реле времени крепят к стенке в трех точках в вертикальном положении; допустимое отклонение от вертикали ±10°. Реле предназначено для работы при температуре окружающей среды -20…+50°С и относительной влажности до 80 %.
Подготовка к работе и пуск 2РВМ.
Надежно закрепить реле времени, затем сняв крышку, заземлить механизм реле контакт « Земля », подсоединить к контактам «~220 В» к обесточенной сети 220 В.
К контактам реле 2РВМ «I прогр.» и «II прогр.» подключить нагрузку, затем установить необходимую программу путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска.
Неиспользованные штифты реле завернуть в мягкую бумагу и уложить в углубление в основании корпуса, повернуть программный диск по часовой стрелке вручную, при этом программный должен плавно без заеданий переводить звездочки обеих программ.
Закрыть крышку реле 2РВМ, подать питание на реле, через 10-15 минут отключить питание ~220 В, открыть крышку реле, вращая по часовой стрелке установить диск шкалы минут и программный диск на текущее время по соответствующим указателям, поставить рычаг на кожухе приставного хода в положение «пуск». Закрыть крышку реле – подать питание ~220 В.
Технические данные 2РВМ.
Питание реле – переменный ток напряжением (220+22-33)В частотой 50 Гц.
Суточный ход при температуре окружающего воздуха (20±5)°С не более ±2 мин.
Температурный коэффициент суточного хода не более 2с / 1°С.
Резерв хода при перерывах электропитания 24 ч.
Суммарное время работы двигателя в течение суток 4 мин.
Потребляемая мощность двигателя не более 4 Вт. Средняя потребляемая мощность 0,4 Вт.
Количество независимых программ – 2.
Характеристика I программы:
число отверстий на внешней окружности программного диска – 96, цена деления – 15 мин;минимальный интервал времени между двумя смежными командами 30 мин.
Характеристика II программы:
число отверстий на внутренней окружности программного диска – 72; цена деления – 20 мин; минимальный интервал времени между двумя смежными командами – 40 мин.
Продолжительность цикла программ – 24 ч.
Погрешность выдачи команд без учета суточного хода не более ±5 мин.
Характеристика цепей управления:
– число контактных пар в каждой программе – 1;
– контактное давление не менее 0,5 Н;
– максимальная сила переменного тока частотой 50 Гц через одну контактную пару при напряжении 220 В – 15 А;
– максимальная сила постоянного тока при напряжении от 12 до 220 В – 1,5 А.
Масса не более 1,5 кг.
Габаритные размеры не более 180х175х125 мм.
Реле представляет собой электромеханический прибор с приводом от часового механизма. Принцип работы реле заключается в том, что суточная ось часового механизма приводит во вращение программный диск, который управляет переключением электрических контактов.

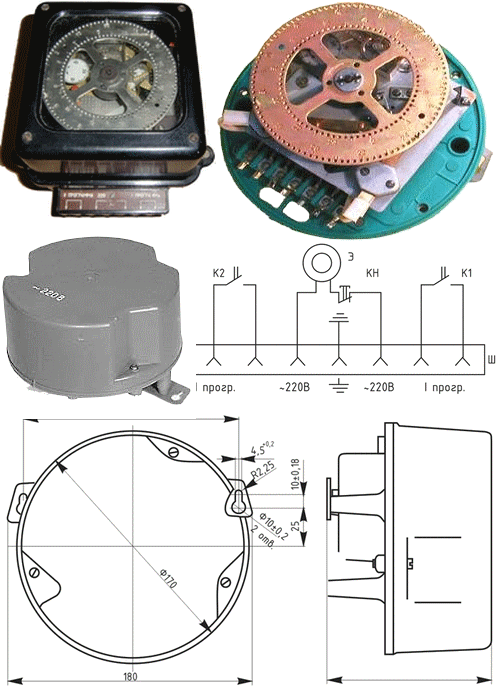

К1 – контакты I программы, К2 – контакты II программы, Э – электродвигатель синхронный, левое вращение, КН – микровыключатель ЕИ6.721.000ТУ
Подготовка к работе и пуск:
установить реле; снять крышку; заземлить механизм реле контакт « »; подключить реле через контакты «~220 В» к обесточенной сети 220 В; подключить к контактам реле «I прогр.» и «II прогр.» обесточенные цепи «потребителя»; установить программы путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска; неиспользованные штифты завернуть в мягкую бумагу и положить в углубление основания корпуса; повернуть программный диск вручную по часовой стрелке, при этом программный диск вручную по часовой стрелке, при этом программный диск должен плавно без заеданий переводить звездочки обеих программ; закрыть крышку реле; подать питание от сети 220 в на контакты ~220 В; через 10-15 минут отключить питание ~220 В; открыть крышку реле; вращением по часовой стрелке установить диск шкалы минут и программный диск на текущее время по указателям; поставить рычаг на кожухе приставного хода в положение «пуск»; закрыть крышку реле; подать питание в цепи «потребителя» и питания ~220 В.
Внимание! Перед снятием крышки реле при корректировке хода часового механизма и при изменении программ ОБЯЗАТЕЛЬНО ОБЕСТОЧИВАТЬ ЦЕПИ «ПОТРЕБИТЕЛЯ» И ПИТАНИЯ ~220 В.
При утере винта крепления контактов замену можно осуществить только на винт с длиной стержня не более 12 мм.
