ЗОУП-25 предназначено для коммутации силовых электрических трехфазных цепей напряжением 380 В и током до 25 А, питаемых от сетей с глухо-заземленной нейтралью, а также для защиты людей при соприкосновении их с частями электроустановок, находящимися или случайно оказавшимися под напряжением. Нормальная работоспособность реле сохраняется при температуре окружающей среды от —40 до +40°, относительной влажности до 90%, отклонении напряжения от номинального 0,85…1,1 IН реле допускают частоту включений при ПВ = 40% до 150 в час.

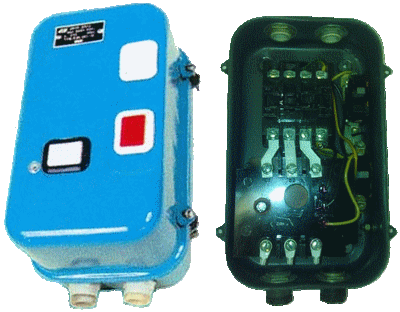

Конструктивно ЗОУП25 представляет собой магнитный пускатель типа ПМЛ-2100, в который встраивается блок чувствительной защиты.
Технические характеристики ЗОУП-25У2
Защитное устройство должно применяться в электрических схемах без нулевого рабочего провода, совместно с устройствами защищающими электроустановки потребителей от перегрузок и коротких замыканий.
Номинальное напряжение питающей сети, 380В
Номинальная частота питающей сети, 50Гц
Номинальный ток нагрузки, 25А
Номинальное значение уставки тока срабатывания, 0,01А; 0,03А
Диапазон температуры окружающего воздуха для работы защитных устройств, от -40°С до +40°С
Мощность. потребляемая защитным устройством, не более 15ВА
Габаритные размеры, 175x285x155 мм
Масса не более 2,5кг
Устройство ЗОУП 25 устанавливают на ровной вертикальной плоскости, не подверженной сотрясениям, нагреву (свыше допустимых температур) и атмосферным осадкам.
Перед пуском устройства в эксплуатацию убеждаются в его исправности и свободном перемещении от руки всех подвижных частей контактора и кнопок, очищают рабочие поверхности контактора и электромагнита от антикоррозионной смазки, проверяют правильность выполнения всех электрических соединений. После этого нажимают кнопку «Пуск», которой включается нагрузка и зажигается сигнальная лампочка, затем включают кнопку «Контроль», при этом нагрузка должна отключиться, а лампa — погаснуть. Если отключения не произойдет, нажимают кнопку «Стоп» и устраняют неисправность, при невозможности устранения на месте отправляют в ремонт.
