Описание:

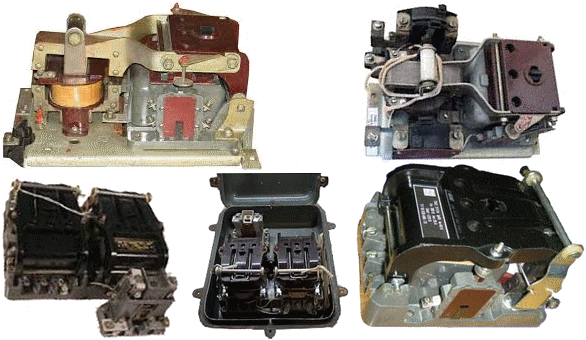

Пускатели электромагнитные серии ПАЕ-411 ПАЕ-412 ПАЕ-414 ПАЕ-422 ПАЕ-424 63А предназначены для дистанционного управления электродвигателями и другими электроустановками. Они обеспечивают нулевую защиту, т. е. при исчезновении напряжения или его снижении до 50-60% от номинального катушка не удерживает магнитную систему пускателя, и силовые контакты размыкаются. При восстановлении напряжения токоприемник остается отключенным. Это исключает возможность аварий, связанных с самопроизвольным пуском электродвигателя или другой электроустановки. Пускатели с тепловыми реле осуществляют также защиту электроустановок от длительных перегрузок.
Конструкция и технические данные:
| Напряжение, В | Максимальная мощность двигателя кВт |
| 36 | 2,2 |
| 127 | 10 |
| 220 | 17 |
| 380 | 30 |
| 500 | 22 |
| ПАЕ-4Х2Х3 |
| ПАЕ – серия магнитных пускателей |
| 4 – величина пускателя 63А |
| Х2 – обозначение исполнения: 1 – открытое IP00; 2 – защищенное IP40; с реле, нереверсивные; |
| Х3 – степень защиты и наличие кнопок: 1 – без реле, нереверсивные; 2 – с реле, нереверсивные; 3 – без реле, реверсивные; 4 – с реле, реверсивные; |
Пускатели выпускаются в следующих исполнениях:
| Тип | Исполнение |
| ПАЕ-411 63А | Открытый, нереверсивный, без реле, IP 00 |
| ПАЕ-412 | Открытый, нереверсивный, c реле, IP 00 |
| ПАЕ-414 | Открытый, реверсивный, с реле, IP 00 |
| ПАЕ-422 | Закрытый, нереверсивный, с реле, IP 40 |
| ПАЕ-424 | Закрытый, реверсивный, с реле, IP 40 |
