Пускатель реверсивный электромагнитный взрывозащищенный ПМ-32 (в дальнейшем именуемый «пускатель») предназначен для местного или дистанционного управления электродвигателем с короткозамкнутым ротором в сетях переменного тока предприятий, химической, нефтяной и др. отраслей, в которых по условиям эксплуатации возможно образование взрывоопасной смеси, отнесенной к категориям IIA, IIB, IIC, по ГОСТ 12.1.011-78 и группам воспламеняемости Т1…Т5 по ГОСТ 22782.0-81.
Свидетельство о взрывозащищенности № 1050 Г ВНИИВЭ.
Пускатель имеет уровень взрывозащиты – «повышенная надежность против взрыва», вид взрывозащиты – «взрывонепроницаемая оболочка» по ГОСТ 22782.6-81 и защита вида «е» по ГОСТ 22782.7-81.
Маркировка взрывозащиты 2ExdeIICT5.
Пускатель рассчитан для работы в следующих условиях:
– высота над уровнем моря не более 1000 м;
– температура окружающего воздуха от минус 40 до плюс 40 градусов Цельсия;
– относительная влажность окружающего воздуха 80 процентов при температуре 25 градусов Цельсия;
– окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
– вибрационные нагрузки степени жесткости I по ГОСТ 16962-71 (группа условий эксплуатации МI по ГОСТ 17516-72);
– рабочее положение пускателя – вертикальное, допускается отклонение от вертикали до 5 градусов в любую сторону.
ТЕХНИЧЕСКИЕ ДАННЫЕ ПУСКАТЕЛЯ ПМ-32
Номинальное напряжение, В: 220, 380, 660
Частота сети, Гц: 50
Номинальный ток продолжительного режима, А: 32
Предельная коммутационная способность
на отключение (эффективное значение тока), А: 1000
на включение (амплитудное значение тока), А: 1600
Максимальная мощность управляемого электродвигателя в продолжительном режиме и категории применения АС-3:
при напряжении 220В, кВт: 90
при напряжении 380В, кВт: 16
при напряжении 660В, кВт: 28
Пускатель обеспечивает надежную работу в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах.
Коммутационная износостойкость пускателя составляет:
– в категории применения АС-3-1,0х1000000 циклов включений-отключений, при этом номинальный рабочий ток равен номинальному;
– в категории применения АС-4-0,1х1000000 циклов включений-отключений, при этом номинальный рабочий ток должен быть равен 60 процентам номинального тока.
Механическая износостойкость пускателя составляет не менее 3х1000000 циклов включений-отключений.
Пускатель нормально работает при колебаниях напряжения в электрической сети от 85 до 110 процентов номинального.
Пускатель с встроенным реле электротепловым токовым обеспечивает защиту электродвигателя и отходящих от пускателя силовых цепей от перегрузки или обрыве одной фазы.
Уставки тока несрабатывания защиты от перегрузки, А: 1,5-2,6; 2,4-4,0; 3,8-6,0; 5,5-8,0; 7,0-10,0; 9,5-14,0; 13,0-19,0; 18,0-26,0.
Габаритные и установочные размеры приведены на рис. 1
Масса пускателя, кг: не более 17,5 кг.
УСТРОЙСТВО И РАБОТА
Конструкция

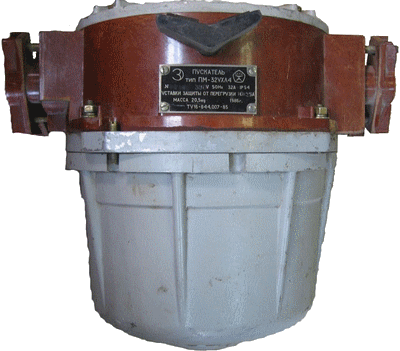

Пускатель состоит из двух отделений: коммутационного и вводов. Общий вид пускателя приведен на рис. 1.
Отделение вводов предназначено для ввода, уплотнения и присоединения силовых кабелей, транзитного вывода и вывода к электродвигателю, а также кабелей цепей управления. Номинальное сечение жил и наружные диаметры кабелей приведены в таблице.
| Назначение кабеля | Максимальное сечение жил кабеля, мм2 | Максимальные наружный диаметр кабеля, мм | Диаметр цилиндрических надрезов в уплотнительном кольце, мм |
| Сетевой ввод | 10 | 29 | 18, 21, 25, 29 |
| Транзитный вывод | 10 | 29 | 18, 21, 25, 29 |
| Вывод к токоприемнику | 10 | 24 | 16, 20, 24 |
| Ввод цепей управления | 2,5 | 24 | 16, 20, 24 |
В отделении установлены кнопки 8 местного управления пускателем. Отделение закрывается крышкой 2.
В коммутационном отделении расположены контакторы (пускатели) 6. В исполнении пускателя с защитой от перегрузки устанавливается реле электротепловое токовое 7.
Отделение закрывается кожухом 9 имеющим резьбовое соединение с гайкой 5 и блокируется в закрытом положении винтом 11.
Электрическая связь между отделениями осуществляется через проходные зажимы 3 установленные на гайке 5.
Электрическая принципиальная схема пускателя ПМ32
Электрическая схема обеспечивает следующие виды управления:
– местное при помощи кнопок управления, встроенных в пускатель;
– дистанционное от отдельно установленного поста управления, от другого пускателя или датчика.
Электрическая схема пускателя допускает работу двух пускателей по реверсивной схеме, а также осуществлять блокировку последовательности включения пускателей.
В исполнении пускателя с реле электротепловым токовым электрическая схема обеспечивает защиту электродвигателя и отходящих от пускателя силовых цепей от перегрузки или обрыве одной фазы.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Взрывозащищенность пускателя обеспечивается заключением коммутационных элементов и аппаратов, имеющих нормально искрящие элементы во взрывонепроницаемые оболочки, которые выдерживают давление взрыва и исключают передачу взрыва в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки обеспечивается применением резьбовой взрывозащиты, выполненной в соответствии с п. 1.4 ГОСТ 22782.6-81. Оболочка испытывается гидравлическим давлением 1,1 Мпа.
Взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой ЦИАТИМ-202.
Отделение вводов имеет защиту вида «е» с уровнем взрывозащиты «повышенная надежность против взрыва».
Взрывозащита отделения обеспечивается:
– защитой от внешних воздействий не ниже IP54 при помощи пластического уплотнения между съемной крышкой и корпусом и слоем смазки между неразъемными в процессе эксплуатации соединений;
– заключением элементов, имеющих нормально искрящие части (кнопки управления) во взрывонепроницаемую оболочку;
– применением для проходных зажимов и наружных контактов кнопок управления трекингостойкой изоляции не ниже группы «б» по ГОСТ 22782.7-81.;
– соблюдением норм на пути утечки и электрические зазоры согласно ГОСТ 22782.7-81;
– уплотнением кабеля при помощи резиновых колец и применением устройств для разгрузки кабеля;
– использованием крепежных элементов, предохраняющих контактные соединения от самоотвинчивания;
– применением набора контактных элементов, предохраняющих контактные соединения от расслабления при усадке изоляции.
Параметры элементов средств взрывозащиты приведены на рис. 3.
МАРКИРОВКА И ПЛОМБИРОВАНИЕ ПУСКАТЕЛЯ ПМ 32
Пускатель имеет на крышке маркировку уровня и вида взрывозащиты 2xEdeIICT5. На внутренней стороне крышки размещена табличка с электрической принципиальной схемой.
Привод кнопок управления снабжен надписями «Пуск», «Стоп».
На лицевой стороне пускателя установлена табличка с паспортными данными.
Конструкцией пускателя предусмотрены фиксации кожуха взрывонепроницаемой оболочки в закрытом положении винтом 11 и отверстие для установки пломбы (рис. 1).
