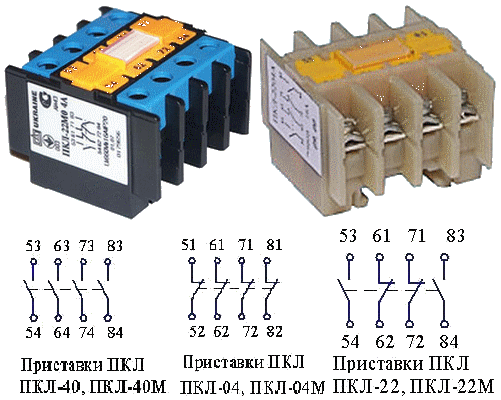

Приставки контактные ПКЛ-22, ПКЛ-40, ПКЛ-04 предназначены для увеличения количества вспомогательных контактов. На контакторы и реле можно установить приставку с различным набором размыкающих и замыкающих контактов. Приставки ПКЛ22, ПКЛ40, ПКЛ04 механически соединяются с контакторами со стороны входных зажимов (сверху) и фиксируются в траверсе контактора.
Условия эксплуатации и основные параметры приставок ПКЛ-2204, ПКЛ-4004, ПКЛ-0404:
- Номинальный ток контактных приставок – 16А;
- Приставки предназначены для работы в категориях основного применения AC, DC;
- Номинальное напряжение по изоляции – 660В;
- Температура окружающей среды от минус 400 С до плюс 500 С;
- Применяются в качестве комплектующих изделий с номинальным напряжением до 440В постоянного тока частотой 50 и 60Гц;
- Степень защиты приставок ПКЛ – IP00, IP20;
- Исполнение по износостойкости: А-3,0 млн.циклов;
- На один контактор допускается устанавливать одну приставку ПКЛ
- первая цифра в обозначении (количество замыкающих контактов)
- вторая цифра в обозначении (количество размыкающих контактов)
- Габаритные размеры, мм – 44х47х34,3
Буква М – исполнение приставок со степенью защиты IP20, отсутствие буквы в обозначении означает приставку со степенью защиты IP00.
