ЭМ 33-6 электромагнит

Общие сведения ЭМ33-6

Электромагниты серии ЭМ 33-6 переменного тока однофазные предназначены для дистанционного управления исполнительными механизмами различного промышленного применения.

Электромагнит серии ЭМ 33-6

Обозначение ЭМ33-Х1ХХ1-ХХХХ:
ЭМ – электромагниты;
33 – номер разработки;
Х – габарит электромагнита (см. табл.)
1 – переменный ток;
Х – исполнение электромагнита по способу воздействия на исполнительный механизм: 1 -тянущее; 3 -толкающее и тянущее;
Х – режим работы (значение относительной продолжительности включения), %: 1 -ПВ=100; 40; 6 – ПВ=15;
1 – конструктивное исполнение катушки: с гибкими выводами;
Х – степень защиты по ГОСТ 14255-69: 00 -IР00; 20 – IР20;
Х – климатическое исполнение и категория размещения по ГОСТ15150-69 (У3, Т3, УХЛ4).

Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря не более 4300 м.
Окружающая среда – не взрывоопасная,не содержащая пыли в концентрациях, снижающих параметры электромагнитов в недопустимых пределах.
Нормальное рабочее положение электромагнитов вертикальное и горизонтальное.
Требования техники безопасности поГОСТ12.2.007.0-75 и ГОСТ12.2.007.6&-93.
Электромагниты соответствуют требованиям ТУ 16-729.393-83 и ГОСТ19264-82.
Электромагниты климатического исполнения Т дополнительно соответствуют требованиям ГОСТ 15963-79.
Электромагниты экспортного исполнения дополнительно соответствуют требованиям РД 16.01.007-88.

Классификация
Электромагниты классифицируются по типоисполнениям в зависимости от габарита (номинального тягового усилия), исполнения по способу воздействия на исполнительный механизм, режима работы (продолжительности включения), степени защиты от воздействия внешней среды, климатического исполнения и категории размещения согласно структуре условного обозначения и табл. 1.

Типоисполнение электромагнита

Номинальное тяговое усилие, Н

Исполнение по способу воздействия на исполнительный механизм

Продолжительность включения ПВ, %

Степень защиты
ЭМ33-61111-00ХХ

40

Тянущее

100; 40

IР00
ЭМ33-61311-00ХХ

Толкающее
и тянущее
ЭМ33-61161-00ХХ

Тянущее

15
ЭМ33-61361-00ХХ

Толкающее
и тянущее
ЭМ33-61111-20ХХ

Тянущее

100; 40

IР20
ЭМ33-61311-20ХХ

Толкающее
и тянущее
ЭМ33-61161-20ХХ

Тянущее

15
ЭМ33-61361-20ХХ

Толкающее
и тянущее

Нормативно-технический документ (ТУ)

ТУ 16-729.393-83; ГОСТ 19264-82; РД 16.01.007-88

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальные тяговые усилия электромагнитов в эксплуатационно-нагретом состоянии и напряжении, равном 0,9 номинального значения, номинальная частота включений, номинальный ход якоря, время срабатывания и возврата и номинальная активная мощность электромагнитов приведены в табл. 2 (при частоте сети 50 или 60 Гц).

Тип электро-магнита

Номинальный ход якоря, мм

Номинальное тяговое усилие, Н

Относительная продолжительность включения ПВ, %

Номинальная частота включений
в час

Время срабатывания, мс

Время возврата, мс

Номинальная активная мощность, Вт, не более

ЭМ33-6

25

40
63

200; 40
15

1600
800

100
110

80

52
160

Номинальные рабочие напряжения электромагнитов, В:
частотой 50 Гц24; 36; 42; 60; 110; 127; 220; 230; 240; 380; 400; 415; 440; 500; 550; 660
частотой 60 Гц24; 36; 42; 60; 110; 115; 220; 230; 380; 400; 415; 440; 660

Электромагниты надежно работают при значениях напряжения питающей сети от 0,9 до 1,1 номинального значения в продолжительном (ПВ=100%) и повторно-кратковременном (ПВ=40%) режимах.

Механическая износостойкость (средний ресурс)электромагнитов, установленных в вертикальном положении, при номинальном напряжении, номинальном ходе якоря и противодействующем усилии, равном не менее номинального тягового усилия, не менее указанной в табл. 3.

Габарит электромагнита

6
Механическая износостойкость электромагнитов, млн. циклов

3

Выводы электромагнитов обеспечивают присоединение внешних проводов с сечением в соответствии с ГОСТ 19264-82.

После отключения электромагнитов от питающей сети якорь возвращается из конечного положения в начальное под действием противодействующего усилия, величина которого не превышает 25% номинального тягового усилия.

Масса электромагнита в зависимости от габарита приведена в табл. 4.

Габарит электромагнита

Масса, кг, не более

6

2,5

Форма статической тяговой характеристики имеет пологий характер. При этом удерживающая сила электромагнита(при притянутом якоре) превышает номинальное тяговое усилие не менее, чем в 2,5 раза.

Рекомендуемые противодействующие усилия электромагнитов приведены в табл. 5.

Номинальное тяговое усилие, Н

Противодействующее усилие при различной пружинной нагрузке, Н

40

25±2,5

35±3,5

Ток, потребляемая мощность электромагнитов и коэффициент мощности приведены в табл. 6.

Номинальное тяговое усилие, Н

Напряжение, В

Ток, А

Мощность

соsj

номи-нальный

пуско-вой

номинальная активная, Вт

пусковая кажущаяся, В•А

пусковой

рабочий

40

110
127
220
230
240
380
400
415
440
500
550
660

1,5
1,3
0,75
0,72
0,7
0,45
0,42
0,40
0,38
0,33
0,3
0,22

20
17,4
10
9,6
9,2
5,8
5,5
5,35
5
4,4
4
3,35

52

2210

0,37

0,31

Гарантийный срок – 1 год со дня ввода в эксплуатацию, но не позднее 6 мес. (9 мес для строящихся предприятий) со дня получения электромагнита потребителем.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Электромагнит со степенью защиты IР00 (рис.1,а) состоит из ярма,катушки,якоря.В отверстии якоря установлена ось, предназначенная для создания направления возвратно-поступательному движению якоря в направляющих, одна из которых установлена на скобе, другая во внутренней полости катушки.

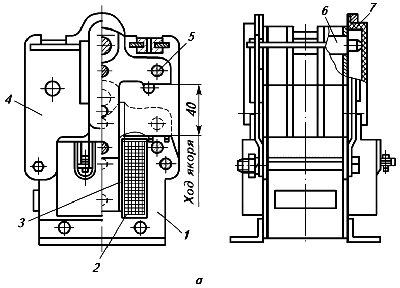

Рисунок 1. Конструкция электромагнитов серии ЭМ33:

mal1a
а -со степенью защиты IP00;

mal1b

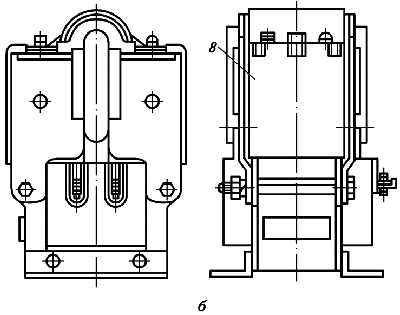

б -со степенью защиты IP20;

1 -ярмо;
2 -катушка;
3, 7 -направляющие;
4 – скоба;
5 – якорь;
6 -ось;
8 -защитная скоба

Электромагниты со степенью защиты IР20 имеют дополнительную защитную скобу (рис. 1, б).

Катушка электромагнита включается непосредственно в сеть переменного тока, в результате чего в магнитной системе возникает магнитное поле и создается электромагнитная сила, притягивающая якорь к ярму.

Его возврат в исходное положение происходит под действием исполнительного механизма.

Габаритные,установочные и присоединительные размеры электромагнитов приведены на рис. 2, 3.

Рисунок 2. Общий вид, габаритные, установочные и присоединительные размеры электромагнитов со степенью защиты IP00:

mal2a
а -тянущего исполнения;
б -тянущего и толкающего исполнения

Рисунок 3. Общий вид, габаритные, установочные и присоединительные размеры электромагнитов со степенью защиты IP20:

mal3a
а -тянущего исполнения;
б -тянущего и толкающего исполнения

Таблица к рис. 2, 3

Тип электромагнита Ход якоря, мм Номер рисунка Размеры, мм
А А1 В В1 В2 В3 Н Н1 Н2 h
номинальный предельное отклонение номинальный предельное отклонение
ЭМ33-6 25 2, а 66 ±0,35 66 ±0,35 80 80 94 96 142 122 – –
2, б 3
3, а – 144 –
3, б 3



Тип электромагнита Размеры, мм
h1 h2 d d1 d2 d3 b s
номинальный предельное отклонение
ЭМ33-6 126 12,5 12 –0,11 7 – – 12,5 5
8 25
– –
8 25
