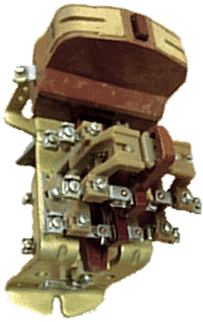

Контактор МК 1-10 (I ном = 40А) в однополюсном исполнении предназначен для работы в электрических цепях работающих при постоянном токе с напряжением не превышающем 220 В, и переменном до 380 В при частоте 50 Гц. Применяется контактор МК1-10 в установках общепромышленного назначения, коммутации линий электропередач электровозов и тепловозов. Рекомендуемый режим работы контактора в продолжительном, повторно-кратковременном, прерывисто-продолжительном, кратковременном режимах.
Контактор МК 1-10 приводится в действие постоянным током, изготавливаются с передним присоединением силовой цепи и цепи управления, устанавливается на изоляционных панелях или на рейках.
Технические характеристики контактора МК 1-10:
- Номинальный ток: 40А;
- Напряжение катушки: 24, 75, 110, 220В;
- Номинальное напряжение контактов вспомогательной цепи, переменного тока: от 110 до 380В;
- Номинальный длительный ток вспомогательных контактов: 10А;
- Масса: 3,6 кг;
- Степень защиты: IP00.
Условия эксплуатации:
- температура окружающего воздуха от -40 до +40°С;
- высота над уровнем моря не более 2000 м.
Структура условного обозначения МК Х1-Х2Х3:
- МК – серия;
- Х1 – 40А – величина номинального тока;
- Х2 – 1 – количество нормально открытых контактов;
- Х3 – 0 – количество нормально закрытых контактов.
