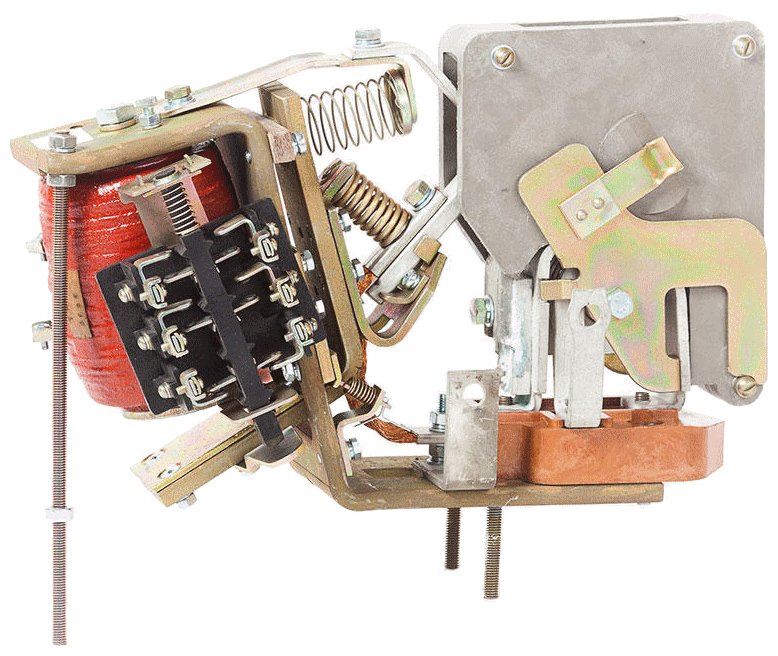

Контактор КПВ 604 250А с одним замыкающим главным контактом на постоянный ток с управлением от сети постоянного тока, предназначен для включения и отключения электрических цепей в стационарных установках и для управления электродвигателями.
Условное обозначение контактора КПВ-604
КПВ – условное обозначение контактора с магнитным гашением и управлением от сети постоянного тока;
6 – условный номер серии;
0 – с дугогашением;
4 – номинальный ток замыкающих контактов 250 А (за номинальный ток принимается ток прерывисто-продолжительного режима);
IP00 – степень защиты.
– максимальная допустимая частота включений в час – 1200
Для работы контактора КПВ 604 в продолжительном режиме (не отключаясь в течение 8 и более часов) контакты должны иметь вставки из серебра. Не рекомендуется использовать контакты с серебряными вставками при режимах с частыми срабатываниями.
Технические характеристики контактора КПВ604
Параметры главной цепи:
– вид контактов – 1 замыкающий главный контакт;
– номинальное напряжение – 220 В постоянного тока.
Параметры вспомогательной цепи:
– количество контактов замыкания – 2;
– количество контактов размыкания – 2;
– номинальное напряжение переменного тока – 380 В; 660 В;
– номинальное напряжение постоянного тока – 220 В; 400 В;
– номинальный ток – 10 А.
Параметры катушки:
– постоянное напряжение – 220В, 110В.
Вес – 15кг.
