Выключатель путевой взрывозащищенный типа ВПВ-4М предназначен для дистанционного управления электроприводами машин и механизмов:
- в стационарных установках
- на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами
- для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.
Выключатели предназначены для эксплуатации как в угольных и сланцевых шахтах, опасных по газу и пыли, так и во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

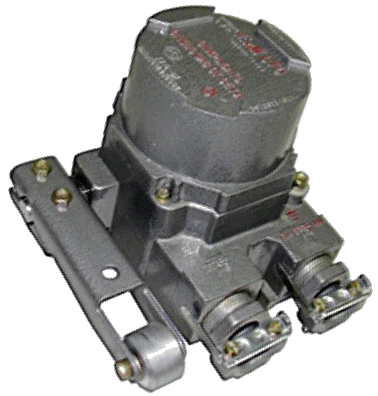

Конструкция выключателей ВПВ 4М
Взрывонепроницаемая металлическая (алюминиевый сплав или ЦАМ) оболочка выключателя состоит из корпуса и крышки. Внутри корпуса выключателя установлены два контактных блока с приводным устройством, состоящим из закрепленного на валу поворотного рычага с роликом, тросом, педалью или пазом. На валу расположены два кулачка, которые посредством скоб с роликами воздействуют на приводные элементы контактных блоков.
Основным исполнительным органом выключателя являются два контактных блока. Блоки имеют два размыкающих (Р) и два замыкающих (З) контакта и выполняются с приводом в виде толкателя с самовозвратом в начальное положение.
Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.
Технические характеристики ВПВ4М
| Маркировка взрывозащиты | ВПВ-4М |
| РВ ExdI | |
| Номинальное напряжение: – переменного тока (50 или 60 Гц) – постоянного тока – переменного тока (50 или 60 Гц) – постоянного тока |
до 660 В до 440 В до 127 В – для РВ ExdI до 110 В – для РВ ExdI |
| Номинальный ток, А | 16 |
| Уровень пылевлагозащиты | IP65 |
Масса – 6кг
