Выключатель путевой взрывозащищенный типа ВПВ-1 предназначены для дистанционного управления электроприводами машин и механизмов:
- в стационарных установках
- на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами
- для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами
Выключатели предназначены для эксплуатации как в угольных и сланцевцых шахтах, опасных по газу и пыли, так и во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.
Выключатели предназначены для эксплуатации с маркировкой взрывозащиты: РВ-ExdI — в подземных помещениях угольных шахт; 1ExdIIВТ6 — во взрывоопасных зонах.
Конструкция

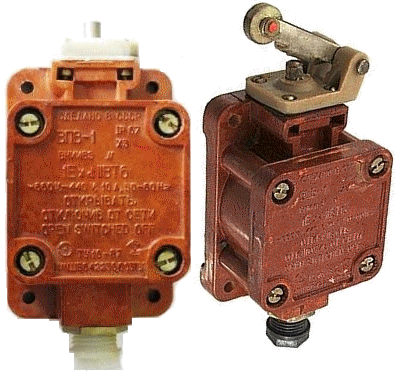

Взрывонепроницаемая карболитовая оболочка выключателя состоит из корпуса и крышки. Внутри корпуса установлен контактный блок, обеспечивающий коммутацию цепей выключателя. Приводное устройство выполнено в виде толкателя с рычагом и роликом.
Структура обозначения
ВПВ — 1Х1Х2
В — Выключатель
П — Путевой
В — Взрывозащищенный
1 — Исполнение по числу контактов: IP и IЗ
Х1 — Исполнение по виду привода:
1-толкатель;
2-рычаг с роликом
Х2 — Исполнение по взрывозащите:
1-IExdIIВТ6;
2-РВ ExdI.
Технические характеристики:
1. Номинальное напряжение – ~ 660v, – 440v;
2. Максимальный ток – 10А;
3.Частота сети, Гц – 50-60;
4. Масса – 0,8кг;
5. Габаритные размеры – 180х80х60мм;
6.Уровень пылевлагозащиты – IP67 (пыленепроницаемая защита, защита при временном погружении в воду).
