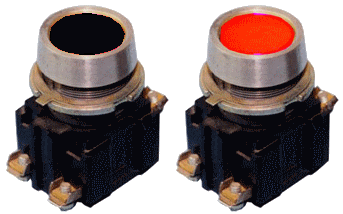

Выключатель кнопочный типа ВК-14-21 предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60Гц напряжением до 660В и постоянного тока напряжением до 440В.
Выключатели ВК1421 применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.
Условия эксплуатации кнопки ВК 1421:
- Диапазон рабочих температур от -60 до +50°С при относительной влажности от 98 до 100%.
- Высота над уровнем моря не более 4300м.
- Окружающая среда взрывобезопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.
- Допускаются вибрационные нагрузки с частотой 1…60Гц при ускорении 2g.
Структура условного обозначения ВК14-21-ХХХ110-ХХ Х3:
- ВК14 – обозначение серии;
- 21 – номинальный ток (10А);
- Б – исполнение с бимиталическими контактами или Г – исполнение с медными контактами;
- Х – количество замыкающих контактов 0/1/2 (полюсов);
- Х – количество размыкающих контактов 0/1/2 (полюсов);
- 11 – вид управляющего элемента (толкатель цилиндрический);
- 0 – наличие (или отсутствие) фиксации (без фиксации);
- ХХ – степень защиты выключателя;
- Х – климатическое исполнение (У, УХЛ, Т);
- 3 – категория размещения.
