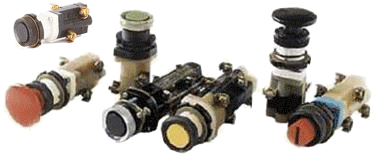

Выключатели кнопочные серии КМЕ предназначены для коммутации электрических цепей управления переменного и постоянного тока и применяются для эксплуатации в условиях умеренного, тропического и умеренно-холодного климата.
Выключатель кнопочный КМЕ устанавливается на панели толщиной не более 6 мм, для чего в панели делается отверстие диаметром 22,5 мм.
К каждому зажиму выключателя допускается подсоединять медные или алюминиевые провода сечением не более 2,5 мм2 или два медных провода сечением не более 1,5 мм2.
Минимальное расстояние между осями выключателей на панели (учитывая размещение табличек на панели с необходимыми надписями) должно быть не менее 60 мм для выключателей с наружным протектором и не менее 50 мм для выключателей без протектора.
Структура условного обозначения кнопки КМЕ [*][*][*][*][*]4:
- КМЕ — обозначение серии кнопочных выключателей;
- [*] — обозначение исполнения по виду управляющего элемента толкателя:
- 4 — цилиндрический с самовозвратом;
- 5 — грибовидный с самовозвратом;
- 6 — цилиндрический с фиксацией в нажатом положении;
- [*] — обозначение исполнения по наличию дополнительного устройства:
- 1 — дополнительное устройство отсутствует;
- 2 — с наружным протектором;
- 5 — с внутренним протектором;
- [*] — число замыкающих контактов (1; 2; 3);
- [*] — число размыкающих контактов (1; 2; 3);
- Х2 — климатическое исполнение (У, УХЛ,Т) и категория размещения по ГОСТ 15150-69.
Технические характеристики кнопок серии КМЕ
Номинальное напряжение, 660 В переменного тока 50 и 60 Гц, 440 В постоянного тока.
Номинальный тепловой ток, 10 А
Номинальная сила тока:
– 1А при U ~660В
– 1,5А при ~380В
– 3А при ~220В
– 4А при ~110В
– 0,1А при постоянном токе напряженим -440В
– 0,12А при -220В
– 0,3А при -110В
– 1А при -48В
– 1,6А при 24В
Частота включений в час 1200
Степень защиты выключателей со стороны управляющего элемента:
– для выключателей без протектора ІР40
– с наружным и внутренним протектором ІР54
– со стороны контактного элемента ІР00
|
ТИП |
Управляющее устройство |
Количество контактных цепей |
Наличие дополнительных устройств | |||||
| Замык | Размык | |||||||
| КМЕ 4110 |
Циллиндри- ческий с само- возвратом |
1 | – | – | ||||
| КМЕ 4101 | – | 1 | ||||||
| КМЕ 4111 | 1 | 1 | ||||||
| КМЕ 4120 | 2 | – | ||||||
| КМЕ 4102 | 0 | 2 | ||||||
| КМЕ 4112 | 1 | 2 | ||||||
| КМЕ 4121 | 2 | 1 | ||||||
| КМЕ 4113 | 1 | 3 | ||||||
| КМЕ 4122 | 2 | 2 | ||||||
| КМЕ 4131 | 3 | 1 | ||||||
| КМЕ 4210 | 1 | 0 | Наружный протектор | |||||
| КМЕ 4201 | 0 | 1 | ||||||
| КМЕ 4211 | 1 | 1 | ||||||
| КМЕ 4220 | 2 | 0 | ||||||
| КМЕ 4202 | 0 | 2 | ||||||
| КМЕ 4212 | 1 | 2 | ||||||
| КМЕ 4221 | 2 | 1 | ||||||
| КМЕ 4213 | 1 | 3 | ||||||
| КМЕ 4222 | 2 | 2 | ||||||
| КМЕ 4231 | 3 | 1 | ||||||
| КМЕ 4510 | 1 | 0 |
Внутренний протектор |
|||||
| КМЕ 4501 | 0 | 1 | ||||||
| КМЕ 4511 | 1 | 1 | ||||||
| КМЕ 4520 | 2 | 0 | ||||||
| КМЕ 4502 | 0 | 2 | ||||||
| КМЕ 4512 | 1 | 2 | ||||||
| КМЕ 4521 | 2 | 1 | ||||||
| КМЕ 4513 | 1 | 3 | ||||||
| КМЕ 4522 | 2 | 2 | ||||||
| КМЕ 4531 | 3 | 1 | ||||||
| КМЕ 5110 |
Грибовидный с само- возвратом |
1 | 0 | – | ||||
| КМЕ 5101 | 0 | 1 | ||||||
| КМЕ 5111 | 1 | 1 | ||||||
| КМЕ 5120 | 2 | 0 | ||||||
| КМЕ 5102 | 0 | 2 | ||||||
| КМЕ 5112 | 1 | 2 | ||||||
| КМЕ 5121 | 2 | 1 | ||||||
| КМЕ 5113 | 1 | 2 | ||||||
| КМЕ 5122 | 2 | 2 | ||||||
| КМЕ 5131 | 3 | 1 | ||||||
|
ТИП |
Управляющее устройство |
Количество контактных цепей |
Наличие дополнительных устройств | |||||
| Замык | Размык | |||||||
| КМЕ 5510 |
Грибовидный с само- возвратом |
1 | – |
Внутренний протектор |
||||
| КМЕ 5501 | – | 1 | ||||||
| КМЕ 5511 | 1 | 1 | ||||||
| КМЕ 5520 | 2 | – | ||||||
| КМЕ 5502 | – | 2 | ||||||
| КМЕ 5512 | 1 | 2 | ||||||
| КМЕ 5521 | 2 | 1 | ||||||
| КМЕ 5513 | 1 | 3 | ||||||
| КМЕ 5522 | 2 | 2 | ||||||
| КМЕ 5531 | 3 | 1 | ||||||
| КМЕ 6110 |
Циллиндри- ческий с фиксацией в нажатом положении |
1 | – | – | ||||
| КМЕ 6101 | – | 1 | ||||||
| КМЕ 6111 | 1 | 1 | ||||||
| КМЕ 6120 | 2 | – | ||||||
| КМЕ 6102 | – | 2 | ||||||
| КМЕ 6112 | 1 | 2 | ||||||
| КМЕ 6121 | 2 | 1 | ||||||
| КМЕ 6113 | 1 | 3 | ||||||
| КМЕ 6122 | 2 | 2 | ||||||
| КМЕ 6131 | 3 | 1 | ||||||
| КМЕ 6510 | 1 | – |
Внутренний протектор |
|||||
