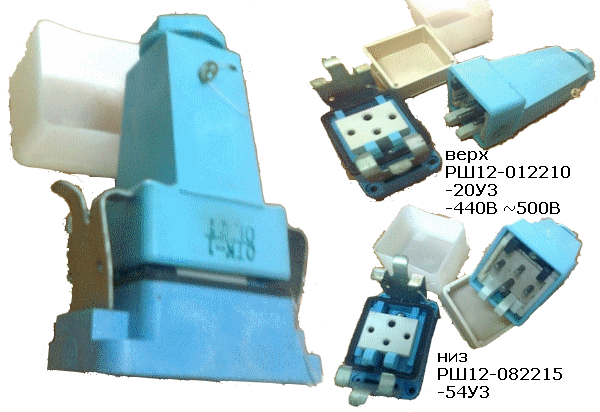

Общие сведения РШ12
Соединители электрические серии РШ 12 предназначен для быстрого сочленения-расчленения одним оператором электрических цепей.
Напряжение ~660 В, -440 В, в невзрывоопасной среде.
Номинальный ток, А 10, 25, 63
Температура окружающей среды, С-40..+55
Способ присоединения жил – винтовой зажим, пайка.
Исполнение по назначению: вилка кабельная прямая; вилка панельная; розетка кабельная прямая; розетка панельная.
Степень защиты сочлененных соединителей IР54
Размеры, мм 51х56х106- 65х89х121
Масса, кг 0,14 – 0,33
Система условных обозначений соединителей РШ-12
ХХ ХХ – ХХ ХХ Х Х-ХХ-ХХХХ
1 2 3 4 5 6 7 8
1. Наименование серии – РШ
2. Двухзначное число. Порядковый номер разработки (12)
3. Двухзначное число. Обозначение частей разъема по способу монтажа:
01 – вилка кабельная прямая;
03 – вилка панельная
06 – розетка кабельная прямая
08 – розетка штепсельная (стационарная)
4. Двухзначное число. Обозначение сочетания числа контактов и номинального тока (Таблица ниже).
5. Однозначное число. Обозначение способа присоединения проводников к контактам:
1 – пайка
2 – механический зажим
6. Однозначное число. Обозначение наличия замкового устройства для соединения вилки с розеткой:
0 – отсутствует
5 – замковое устройство
7. Двухзначное число. Обозначение степени защиты по ГОСТ 14254
20 – 1Р20, 54 – 1Р54
8. Буквы. Климатическое исполнение и категория размещения по ГОСТ 15150 (УХЛ3)
Обозначение сочетания числа контактов и номинального тока разъема РШ12.
| Порядковый номер группы сочетания числа контактов и номинального тока | Обозначение сочетания числа контактов и номинального ток | Число контактов, шт. | ||||
| Номинальный ток, А | Заземляющих | Общее | ||||
| 10 | 25 | 63 | ||||
| 1 | 11 | 7 | – | – | 1 | 8 |
| 12 | – | 2 | – | 1 | 3 | |
| 2 | 21 | 11 | – | – | 1 | 12 |
| 22 | – | 3 | – | 1 | 4 | |
| 23 | – | 4 | – | 1 | 5 | |
| 24 | – | – | 2 | 1 | 3 | |
| 3 | 31 | 4 | 3 | – | 1 | 8 |
| 32 | – | – | 3 | 1 | 4 | |
| 33 | 15 | – | – | 1 | 16 | |
| 34 | – | – | 4 | 1 | 5 | |
| 35 | 4 | – | 2 | 1 | 7 | |
