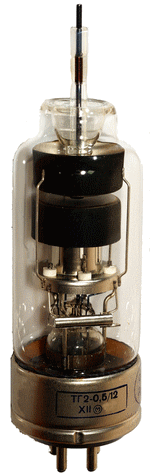

Тиратрон ТГ2-0,5/12 относится к высоковольтным выпрямительным приборам, предназначенным для использования в схемах управляемых и неуправляемых выпрямителей различных радиотехнических устройств. Тиратрон ТГ2 0,5/12 с водородным наполнением. Как правило, водородные тиратроны – импульсные. Катод оксидный, косвенного накала. Максимальный средний ток 500 мА, максимальное напряжение 12 кВ.
Основные технические данные Тиратрон ТГ 2 0,5/12.
Напряжение накала 6,3В
Суммарный ток накала 7А
Средний ток анода 0,5А
Амплитуда тока анода 3,5А
Амплитуда прямого и обратного напряжения анода 12кВ
Напряжение сетки -100 – 200В
Падение напряжения 70В (75В – наибольшие значения параметров в течение срока служба)
Напряжение зажигания 4000В
Для продолжительной и устойчивой работы тиратрона необходимо:
Поддерживать постоянным напряжение накала.
Не включать анодное напряжение до прогрева тиратрона.
Не касаться анодным проводом стекла тиратрона.
Не допускается заземление цоколя тиратрона в случае, если катод тиратрона находится под высоким напряжением относительно земли.
Схема соединения электродов тиратрона со штырьками.
Расположение и присоединительные размеры штырьков РШ1-2 ГОСТ 7842-71
1 – Сетка
2 – Подогреватель
3 – Катод, подогреватель
4 – Подогреватель генератора водорода
А – Анод
