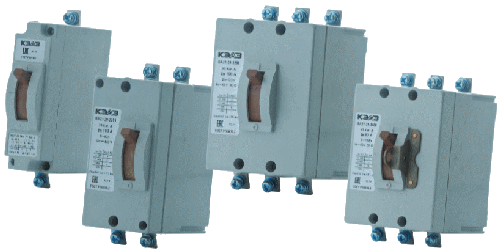

Автоматический выключатель ВА21-29 предназначен для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях или только при коротких замыканиях, а также для оперативных включений и отключений электрических цепей.
Выключатели изготавливаются трех типов:
- ВА 21-29 – со средней отключающей способностью;
- ВА21-29В – с повышенной отключающей способностью;
- ВА21-29Т – для городского электрифицированного транспорта (однополюсные в трех полюсном габарите).
Основное назначение выключателей – защита кабелей и проводов, а также электродвигателей.
Наличие электромагнитного расцепителя с гидравлическим замедлением срабатывания в зоне токов перегрузки, который сочетает функции двух классических расцепителей максимального тока:
- для защиты от перегрузки – функции тепловых;
- для защиты от коротких замыканий – функции электромагнитных.
Высокая вибро- и ударостойкость по сравнению с выключателями с тепловыми расцепителями, высокая сейсмостойкость (9 баллов по MSK-64).
Малая зависимость время–токовых характеристик от температуры среды. Начальный ток расцепления неизменен в диапазоне температур от -40°С до + 60°С.
Более высокая термостойкость при токах короткого замыкания, чем у выключателей с тепловыми расцепителями. Благодаря этому предельная отключающая способность данных выключателей едина для всех номинальных токов расцепителей.
Контактная система «мостикового» типа обеспечивает двойной разрыв электрической цепи в каждом полюсе.
Способы крепления:
- крепление на панели (с передним присоединением проводников)
- крепление за панелью (с задним присоединением проводников)
ВА21-29–Х1-Х2Х3Х4Х5Х6Х7–Х8…А–Х9…Iн–Х10…–Х11…–Х12Х13–Х14Х15–Х16…–Х17…
| Часть наименования | Расшифровка |
| ВА21-29 | Обозначение типа |
| Х1 | Исполнение: «-» – со средней отключающей способностью В – с высокой отключающей способностью М – для установки в вагонах метрополитена Т – для городского электрофицированного транспорта |
| Х2Х3 | Обозначение числа полюсов в комбинации с максимальными расцепителями тока: первая цифра – число полюсов 1, 2, 3; вторая цифра: 0* – без максимального расцепителя, 2 – электромагнитный расцепитель, 4 – электромагнитный расцепитель с гидравлическим замедлением срабатывания |
| Х4Х5 | Условное обозначение дополнительных устройств: 00 – без вспомогательных контактов, 11 – вспомогательные контакты 1З, 1Р** 22 – вспомогательные контакты 2З, 2Р*** 18 – независимый расцепитель (НР) и вспомогательный контакт 1Р*** 28 – независимый расцепитель (НР) и вспомогательные контакты 1З, 2Р*** |
| Х6 | Условное обозначение вида привода и способа установки аппарата: 1 – ручной привод |
| Х7 | Условное обозначение дополнительных механизмов: 0 – отсутствуют 6 – устройство блокировки в положении «отключено» |
| Х8…А | Номинальный ток максимальных расцепителей |
| Х9…Iн | Уставка по току срабатывания максимальных расцепителей |
| Х10… | Номинальное напряжение и род тока главной цепи: 240DC – 1 полюсные ВА21-29-, ВА21-29М 440DC – 2-х полюсные ВА21-29-, ВА21-29В 600DC – 1 пол. в 3-х пол. габарите ВА21-29Т 400АC – 1, 2, 3-х полюсные ВА21-29 690АC – 2-х, 3-х полюсные ВА21-29В |
| Х11… | По способу крепления и присоединения внешних проводников главной цепи: Н/П – на панели с передним присоединением внешних проводников – не указывается З/П – за панелью с задним присоединением внешних проводников |
| Х12Х13 | Параметры НР (напряжение катушки и род тока): НР12AC/DC НР24AC/DC НР36AC/DC НР110AC/DC НР220AC/DC НР400AC/DC |
| Х14Х15 | По степени защиты: IP00 – не указывается, IP54 – 2, 3-х пол. выключатели без НР в дополнительной оболочке |
| Х16… | Обозначение климатического исполнения и категории размещения по ГОСТ 15150-69: У2 – выключатели в дополнительной оболочке У3 – выключатели без дополнительной оболочки |
| Х17… | Обозначение исполнения по виду приемки (условия поставки): ОТК – отдел технического контроля – не указывается АЭС – для атомных электростанций |
* — только однополюсные выключатели
** — двух и трехполюсные выключатели
*** — только трехполюсные выключатели
