Исполнения выключателей АЕ2056ММ и АЕ 2053ММ:
По виду максимальных расцепителей тока:
– выключатели с электромагнитными расцепителями АЕ 2053ММ;
– выключатели с электромагнитными и тепловыми (комбинированными) расцепителями АЕ 2056ММ;
По виду дополнительных расцепителей тока:
– выключатели без дополнительных расцепителей;
По наличию свободных контактов:
– выключатели без свободных контактов;
По степени защиты от воздействия окружающей среды и от прикосновения к токоведущим частям в соответствии с требованиями ГОСТ 14256:
-IР20 для оболочки самого выключателя и IР00 для выводных зажимов:
Выключатели типа АЕ2056ММ-100 без регулировки номинального тока тепловых расцепителей и без температурной компенсации.
Выключатели климатического исполнения У предназначены для эксплуатации в условиях категории 3 по ГОСТ 15150 и соответствуют группам условий эксплуатации МЗ, М4, Мб по ГОСТ 17516.
Ток отсечки выключателей 12 In на 80; 100А и 10 In на 125 А.
Номинальные токи максимальных расцепителей тока выключателей следующие: 80; 100; 125 А.
Номинальный режим работы выключателей – продолжительный.
Количество циклов включений и отключений – 10000.
Выключатели с тепловыми расцепителями без температурной компенсации, при температуре окружающего воздуха 40° С и одновременной нагрузке всех полюсов:
1) не должны срабатывать с холодного состояния при условном токе нерасцепления 1,05 In в течении времени менее 2часов.
2) должны срабатывать при условном токе расцепления 1,3 In в течении 2 часов.
3) должны срабатывать в каждом полюсе при условном токе расцепления 6 In в течении 1,5-15 сек.
4) должны срабатывать в каждом полюсе при удвоенной нагрузке за время не более 240 сек.
Электромагнитные максимальные расцепители тока не должны срабатывать при токе равном 0,8 уставки по току короткого замыкания и должны срабатывать при токе 1,2 уставки по току короткого замыкания в течение 0,2 сек.
Выключатели с комбинированными расцепителями допускают повторное включение по истечении не более 2 минут после срабатывания их от перегрузки, а с электромагнитными расцепителями обеспечивают практически мгновенно.
Предельная коммутационная способность (Iсu) при напряжении 380 В и соs & 0,8 для токов 80; 100; 125А-6кА.
Присоединение к выключателям внешних проводников сечением от 6 до 50 мм производится без кабельных наконечников или с помощью кабельных наконечников 25-6-8 ГОСТ7386 I, II, III класс жил сечением 35 мм ГОСТ 22483 и 50-8-11 ГОСТ 7386 I класс жил сечением 50 мм ГОСТ 22483 на ток 125А.

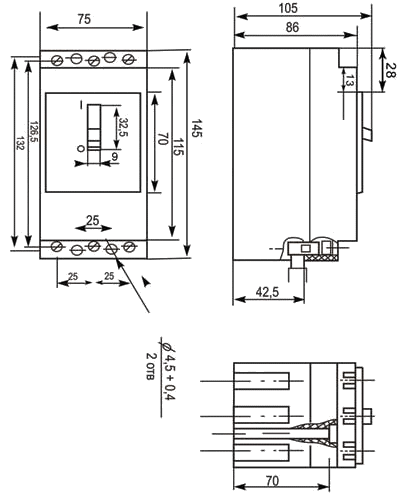

Габаритные, установочные и присоединительные размеры выключателей АЕ 2050ММ со степенью защиты IР00.
