Выключатели обще промышленного применения АЕ 2056 выпускаются в трех полюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц, на напряжения до 400В с рабочими токами 80, 100, 125 А.
Исполнения выключателей АЕ 2056М:
- выключатели с электромагнитными и тепловыми расцепителями – для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий.
Могут комплектоваться независимыми расцепителями и вспомогательными контактами.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | АЕ 2056М -10р | АЕ 2056М -20р | АЕ 2056М -30р | АЕ 2056М -40р | АЕ 2056М -12р | АЕ 2056М -32р |
| Номинальные токи, А | 80; 100 | |||||
| Номинальное напряжение, В | До 400 | |||||
| Уставка по току срабатывания, I/In | 10 | |||||
| Номинальная предельная наибольшая отключающая способность (Icu), kA | 6 | |||||
| Наличие регулировки и температурной компенсации расцепителей тока перегрузки | * | * | * | * | * | * |
| Тип расцепителя | ||||||
| Электромагнитный расцепитель, кол-во | *(3) | *(3) | *(3) | *(3) | *(2) | *(2) |
| Тепловой расцепитель, кол-во | *(3) | *(3) | *(3) | *(3) | *(3) | *(3) |
| Независимый расцепитель | – | – | – | – | * | * |
| Вспомогательные контакты | ||||||
| Замыкающие, кол-во | – | *(1) | – | *(1) | – | – |
| Размыкающие, кол-во | – | – | *(1) | *(1) | – | *(1) |
| Износостойкость | ||||||
| Коммутационная, циклов ВО | 8000 (80А); 5000 (100А) | |||||
| Общая, циклов ВО | 20000 | |||||
| Габаритные размеры | ||||||

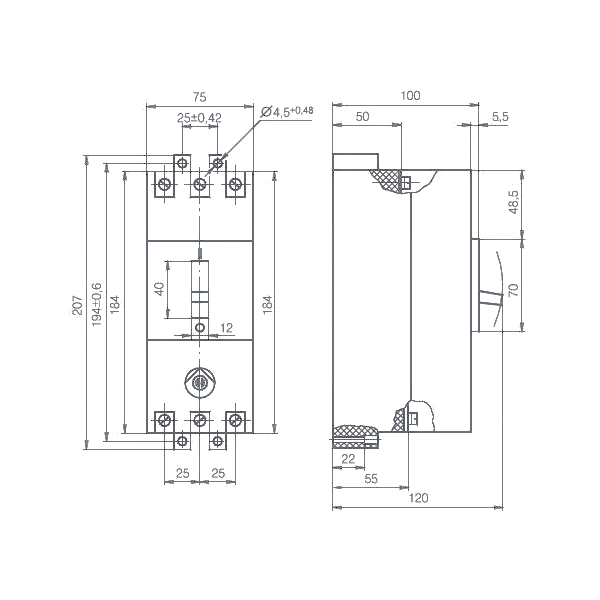

| Размеры (ДхВхГ), мм | 75x207x120 | |||||
| Масса, кг | до 1,6кг | |||||
| НАИМЕНОВАНИЕ ПАРАМЕТРА | АЕ 2056М -100 | АЕ 2056М -200 | АЕ 2056М -300 | АЕ 2056М -400 | АЕ 2056М -120 | АЕ 2056М -320 |
| Номинальные токи, А | 80; 100; 125 | |||||
| Номинальное напряжение, В | До 400 | |||||
| Уставка по току срабатывания, I/In | 10 | |||||
| Номинальная предельная наибольшая отключающая способность (Icu), kA | 6 | |||||
| Наличие регулировки и температурной компенсации расцепителей тока перегрузки | – | – | – | – | – | – |
| Тип расцепителя | ||||||
| Электромагнитный расцепитель, кол-во | *(3) | *(3) | *(3) | *(3) | *(2) | *(2) |
| Тепловой расцепитель, кол-во | *(3) | *(3) | *(3) | *(3) | *(3) | *(3) |
| Независимый расцепитель | – | – | – | – | * | * |
| Вспомогательные контакты | ||||||
| Замыкающие, кол-во | – | *(1) | – | *(1) | – | – |
| Размыкающие, кол-во | – | – | *(1) | *(1) | – | *(1) |
| Износостойкость | ||||||
| Коммутационная, циклов ВО | 3000 (125А) | |||||
| Общая, циклов ВО | 20000 | |||||
| Габаритные размеры | ||||||
| Размеры (ДхВхГ), мм | 75x207x120 | |||||
| Масса, кг | до 1,6кг | |||||
Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
