Описание:

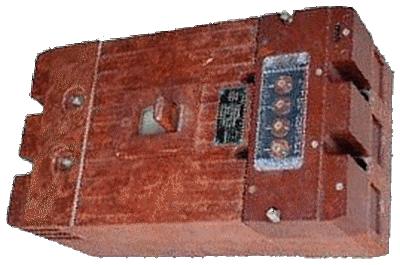

Выключатели А3794 предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частотой 50 или 60 Гц, нечастых оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.
Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей.
Номинальный ток, 250А, 400А, 630А
Номинальное напряжение, 380в 50Гц
Износостойкость под нагрузкой до 10000 циклов.
|
Тип выклю-чателя |
Типо исполнение выключателя | Род тока | Номиналь-ное напряже-ние выключа-теля, В | Частота, Гц | Число полюсов | Номиналь-ный ток выклю-чателя Iн, А |
Номинальный ток расцепи-теля Ip, кратный Ін** |
|
|
А3794Б |
токоогранич-ивающие | перемен-ный | 660 380 |
50; 60 | 2; 3 | 250; 400 | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 | |
| 630 | ||||||||
| А3794С | – | перемен-ный | 660 380 |
50; 60 | 2; 3 | 250; 400; 630 |
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 |
|
| * Уставки по времени срабатывания при перегрузке указаны при 6 Ір переменного и 5 Ір постоянного тока. ** При Ір=Ін=630А уставку 1,1 не применять. *** По заказу с уставками Тk: мгн; 0,2; 0,4; 0,6 с при постоянном токе. |
||||||||
|
Тип выклю-чателя |
Регулируемые уставки полупроводникового расцепителя при |
Уставка по току срабаты-вания электро-магнитного расцепителя при коротком замыкании, А |
||||
|
перегрузке |
коротком замыкании | |||||
| по току, кратные Ір; Ін | по времени, с; Тn* | по току, кратные Ір; Іk |
по времени, с; Тk*** |
|||
|
А3794Б |
1,25 | 4; 8; 12; 16 | 2; 3; 4; 5; 6; 7; 8; 9; 10 | мгн.; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 | 4000 | |
|
6300 |
||||||
| А3794С | 1,25 | 4; 8; 12; 16 | 2; 3; 4; 5; 6; 7; 8; 9; 10 | мгн.; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 |
– |
|
| * Уставки по времени срабатывания при перегрузке указаны при 6 Ір переменного и 5 Ір постоянного тока. ** При Ір=Ін=630А уставку 1,1 не применять. *** По заказу с уставками Тk: мгн; 0,2; 0,4; 0,6 с при постоянном токе. |
||||||
Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
