Автоматические выключатели типа АЕ2033MM предназначены для защиты электрических цепей от токов короткого замыкания, а выключатели типа АЕ2036MM – для защиты от токов перегрузки и от токов короткого замыкания и для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором и для коммутации электрических цепей в нормальном режиме напряжением до 380В переменного тока частоты 50, 60 Гц, а также для оперативных включений и отключений указанных электрических цепей с частотой до 30 включений в час.
Виды климатических исполнений У, Т категории 3 по ГОСТ 15150.
Выключатели выпускаются по ТУ 16-552.148-80 и соответствуют ГОСТ
Номинальный ток выключателей 0,3A-50A
Категория применения A
Число полюсов 3
Ток отсечки 12In
Общее количество циклов включений-отключений 40000
Группа условий эксплуатации по ГОСТ 17516.1 M3;M4;M6
| Cерия, тип, марка | Защита от корот- кого замыкания |
Защита от К.З. и перегрузок | Регулировка расцепителей | Управл. во втор. цепях |
| АЕ 2033MM-100 | Х | – | – | – |
| АЕ 2033MM-200 | Х | – | – | 1 замык. контакт |
| АЕ 2036MM-10H | – | X | X | – |
| АЕ 2036MM-20H | – | X | X | 1 замык. контакт |
Выключатели АЕ 2033MM и АЕ 2036MM заменяют выключатели типов: ВА 51-2532, ВА 51-2534, АЕ 2043M, АЕ 2046M при рабочих токах до 50A и выпускаются взамен ранее выпускавшихся выключателей АЕ 2013, АЕ 2016, АЕ 2023, АЕ 2026, АЕ 2033M, АЕ 2036M
| Типоисполнение выключателей | Номинальный ток расцепителей, A |

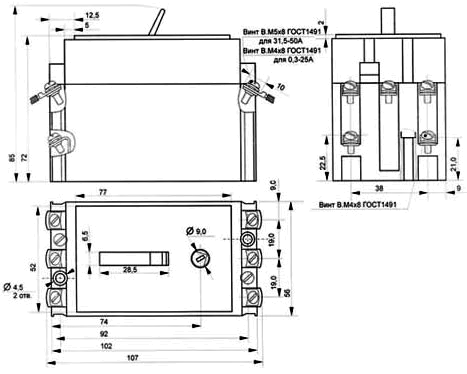

Габаритные размеры, мм |
Масса, кг | Примечание |
| АЕ2033 ММ-100УЗ-А АЕ2033 ММ-200УЗ-А |
0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; | 106х56х85(IP00) | 0,4(IP00) | 3-х полюсные с электромагнитными расцепителями, отсечка 12 Iн на напряжение до 380В. |
| АЕ2036 ММ-10НУЗ-А АЕ2036 ММ-20НУЗ-А |
0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; | 106х56х85(IP00) | 0,45(IP00) | 3-х полюсные с электромагнитными и тепловыми расцепителями, отсечка 12 Iн. |
Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
