Автоматический выключатель А63 предназначен для проведения тока (постоянного и переменного) в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, с замедлением в зоне перегрузок А63 МГ (обозначение МГ) или без замедления А63 М (обозначение М), а также для оперативных включений и отключений электрических цепей. Основное назначение выключателей А 63 – защита кабелей и проводов, а также электродвигателей. При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях. Выключатели выпускаются в исполнениях постоянного или переменного тока. Соответствуют требованиям ГОСТ 9098-78.
Наряду с исполнениями, в которых в электромагнитном расцепителе имеется гидравлический замедлитель А63МГ (обозначение расцепителя – МГ), имеются исполнения без гидравлического замедлителя А63М (обозначение расцепителя – М). Благодаря инерционности гидравлического замедлителя и уравновешенной конструкции якоря, выключатели А-63 имеет высокую вибро- и ударостойкость и являются сейсмостойкими при интенсивности землетрясения 9 баллов по MSK-64 на уровне установки до 70м над нулевой отметкой. Высокая вибростойкость выключателей А63 обусловливает высокую эффективность их применения в транспортных установках. Наряду с исполнениями, которые предназначены для общего применения (обозначение А63), имеются исполнения с низкими уровнями коммутационных перенапряжений (обозначение А63С). В этих аппаратах коммутационный импульс перенапряжения в цепях постоянного тока не должен превышать 1,4·UP при значениях L·I 2 к.з. – не более 7,5 Дж при UP = 24 В и не более 15 Дж при UP = 60 В. Выключатели с обозначением А63С рекомендуются к применению в электрических цепях постоянного тока, чувствительных к коммутационным перенапряжениям, например, для защиты аппаратуры связи. Уникальными являются исполнения с быстрым отключением (менее 0,1 с) при низких уровнях кратностей тока по отношению к номинальному значению – 1,3 и 2. Эти исполнения могут быть с успехом использованы для защиты полупроводниковых устройств с низкой перегрузочной способностью. Выключатель А63 имеет исполнения, позволяющие ему надежно работать не только в условиях умеренного климата (У), но и в условиях холодного (ХЛ) и тропического (Т) климата при категориях размещения 3 и 5.
Технические характеристики:
| Типоисполнения | А63-МГУ3, А63-МГТ3, А63-МГХЛ5А63С-МГУ3, А63С-МГТ3, А63С-МГХЛ5 | А63-МУ3, А63-МТ3, А63-МХЛ3А63С-МУ3, А63С-МГ3, А63С-МХЛ3 | |
| Номинальное напряжение | 380В, 50 и 60Гц переменного тока или 110В постоянного тока | ||
| Номинальные токи расцепителей In, А | 0,6; 0,8; 1,0; 1,25; 2,0; 2,5; 3,0; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16,0; 20,0; 25,0 | 40 | |
| Кратность I / In тока уставки мгновенного срабатывания | 10 | 1,3; 2; 5; 10 | 1,3 |
| Износостойкость: общая, циклов ВО | 30000 | 16000 | |
| коммутационная, циклов ВО | 16000 | 8000 | |
| Предельная коммутационная способность, кА: | |||
| в цепи переменного тока220В;380В | 3,5;1,8 | ||
| в цепи постоянного тока 110В | 2,5 | ||

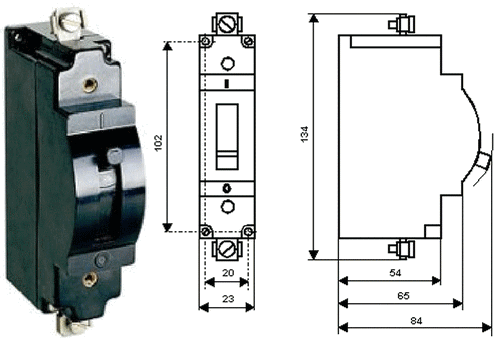

Данная информация носит ознакомительный характер и мы не несем никакой ответственности за любые неточности, ошибки и прочее. Эскиз или фотография может не содержать всех конструктивных особенностей продукта.
