ОБЩИЕ СВЕДЕНИЯ
Сигнальная арматура серии АС-220 предназначена для световой сигнализации (предупреждающей, аварийной, положения и др.) в схемах управления на постоянное напряжение до 440В и переменное напряжение до 660В частоты 50 и 60Гц.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Диапазон рабочих температур от -60 до +40°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу сигнальной арматуры, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты арматуры АС220 по ГОСТ 14255-69:
– со стороны светофильтра – IP40;
– со стороны выводов – IP00.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Серия арматуры – АС
Модификация – 220
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип патрона (цоколя) | штифтовой, B15d18 |
| Тип применяемых ламп | Ц110-4, Ц220-7, или аналогичные, с цоколем B15d18 |

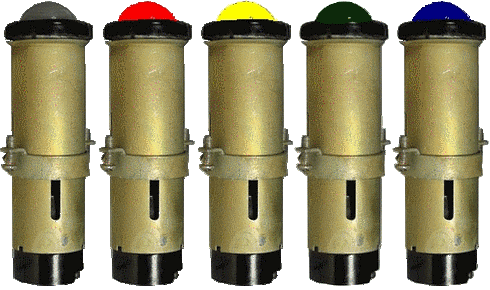

| Цвет свечения | белый, желтый, зеленый, красный, синий |
| Номинальное напряжение по изоляции, В, переменного тока частоты 50 и 60Гц | 660 |
| Номинальное напряжение сети, В постоянного тока переменного тока частоты 50 и 60Гц |
=110, 220, 440; ~110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660 |
| Тип свечения арматуры | постоянный |
| Тип присоединяемых проводников, способ присоединения | алюминиевые и медные, сечением до 2.5 мм2 винтами М4 |
| Винтовые зажимы | выдерживают без механических повреждений и проворачивания воздействие крутящего момента 1.2 Нм, приложенного к шлицам винтов |
| Габаритные размеры, мм | Ø38х120 |
| Диаметр установочного отверстия, мм | 32 |
| Масса арматуры, кг | 0,105 |
УСТРОЙСТВО И РАБОТА
Конструкция арматуры обеспечивает ориентацию ее на панели при монтаже и предусматривает совместную установку светофильтра и корпуса. Светофильтры выполнены из стекла и термостойкой пластмассы.
Арматура состоит из патрона для лампы, металлического корпуса, крепежного хомута и светофильтра.
Конструкция арматуры допускает замену электрических ламп накаливания с лицевой стороны панели.
При включении арматуры в сеть с напряжением, отличным от номинального напряжения применяемой лампы, необходимо последовательно с арматурой включить балластный резистор.
| Напряжение сети, В | Тип лампы | Номинальное напряжение ламп, В | Сопротивление резистора, Ом | Мощность резистора, Вт |
| 127 | Ц110-4 | 110 | 500 | 3 |
| 220 | Ц110-4 | 110 | 3100 | 7,5 |
| 230 | Ц110-4 | 110 | 33500 | 7,5 |
| 230 | Ц220-7 | 220 | 340 | 3 |
| 240 | Ц110-4 | 110 | 3620 | 10 |
| 240 | Ц220-7 | 220 | 670 | 7,5 |
| 380 | Ц110-4 | 110 | 7730 | 10 |
| 380 | Ц220-7 | 220 | 6340 | 10 |
| 400 | Ц110-4 | 110 | 8060 | 10 |
| 400 | Ц220-7 | 220 | 6000 | 10 |
| 415 | Ц110-4 | 110 | 8480 | 10 |
| 415 | Ц220-7 | 220 | 6500 | 10 |
| 440 | Ц110-4 | 110 | 9170 | 10 |
| 440 | Ц220-7 | 220 | 7340 | 10 |
| 500 | Ц110-4 | 110 | 10840 | 15 |
| 500 | Ц220-7 | 220 | 9340 | 10 |
| 660 | Ц110-4 | 110 | 15280 | 25 |
| 660 | Ц220-7 | 220 | 14670 | 15 |
СХЕМА ПОДКЛЮЧЕНИЯ

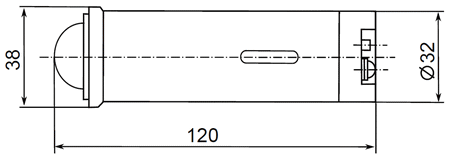

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
